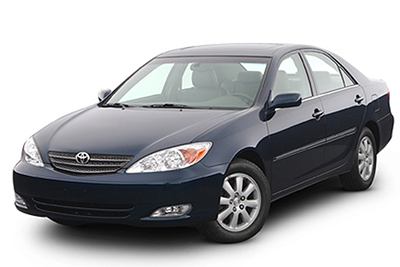

W tym artykule rozważymy trzecią generację Toyoty Camry (XV30), produkowaną od 2001 do 2006 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Camry 2002, 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Toyota Camry 2002-2006 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania) w Toyota Camry to bezpieczniki nr 3 „CIG” (zapalniczka) i nr 6 „POWER POINT” w skrzynce bezpieczników deski rozdzielczej pojazdu.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej za pokrywą po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Wzmacniacz | Nazwisko | Obwód(y) protegowany(e) |
|---|---|---|---|
| jeden | dziesięć | ECU-B | ABS, Automatyczna klimatyzacja, Automatyczne sterowanie oświetleniem, Zegar, Kombinowany prędkościomierz, Tempomat, Elektronicznie sterowana skrzynia biegów i wskaźnik A / T, Sterowanie silnikiem, System immobilizera silnika, Reflektor, Światła, Oświetlenie wnętrza, Klucz przypomnienia, System automatycznego gaszenia świateł, ręczny klimatyzacja, przezroczysty dach, system komunikacji multipleksowej (BEAN), system nawigacji, system audio, elektryczne szyby, ostrzeganie o pasach bezpieczeństwa, SRS, urządzenie antykradzieżowe i sterowanie zamkiem drzwi, VSC, bezprzewodowa kontrola zamka drzwi |
| 2 | 7,5 | KOPUŁA | Wyłącznik zapłonu, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie w łazience, mechanizm otwierania drzwi garażowych, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny |
| 3 | piętnaście | PAPIEROS | Zapalniczka |
| 4 | pięć | ECU-ACC | Zegar, licznik kombinowany, system komunikacji multipleksowej (BEAN), zdalnie sterowane lustro |
| pięć | dziesięć | RAD NR 2 | System nawigacji, system audio |
| 6 | piętnaście | PUNKT ZASILANIA | Punkty sprzedaży |
| 7 | dwadzieścia | RAD nr 1 | System nawigacji, system audio |
| osiem | dziesięć | JAUGE1 | Wskaźniki i mierniki, zegar, wskaźnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny, system blokady biegów, światła przypominające o zapięciu pasów |
| dziewięć | dziesięć | ECU-IG | ABS, automatyczne sterowanie oświetleniem, reflektor, oświetlenie wewnętrzne, przypomnienie o kluczykach, automatyczny system gaszenia światła, przezroczysty dach, system komunikacji multipleksowej (BEAN), elektryczne szyby, kontrola antykradzieżowa i blokada drzwi, VSC |
| dziesięć | 25 | WYCIERACZKA | Wycieraczka i spryskiwacz przedniej szyby |
| jedenaście | dziesięć | POMOC | System klimatyzacji |
| 12 | dziesięć | MNIE HTR | Podgrzewane lusterka zewnętrzne |
| 13 | pięć | AM1 | System startowy |
| czternaście | piętnaście | MGŁA | Przednie światła przeciwmgielne |
| piętnaście | piętnaście | PARASOL | Brak obwodu |
| szesnaście | dziesięć | JAUGE2 | Automatycznie przyciemniane lusterko wsteczne, kompas, elektrycznie sterowany dach, światła cofania, światła ostrzegawcze automatycznej skrzyni biegów, automatyczny system sterowania oświetleniem, tempomat |
| 17 | dziesięć | PODPISAĆ | Oświetlenie schowka podręcznego, zegar, wyświetlacz temperatury zewnętrznej, wyświetlacz wielofunkcyjny, lampki ostrzegawcze zestawu wskaźników, lampki ostrzegawcze tablicy przyrządów, lampka ostrzegawcza nadbiegu |
| 18 | dziesięć | KOLEJKA | Światła tylne, światła postojowe, światła tablicy rejestracyjnej |
| dziewiętnaście | dwadzieścia | REP nr 4 | Elektryczna tylna szyba pasażera (lewa strona) |
| dwadzieścia | dwadzieścia | REP nr 2 | System blokowania drzwi przednich pasażera, elektryczne okno pasażera z przodu |
| 21 | 7,5 | OBD | Pokładowy system diagnostyczny |
| 22 | dwadzieścia | SIEDZIBA | Podgrzewane siedzenia |
| 23 | piętnaście | PRALKA | Wycieraczki szyby samochodowej |
| 24 | dziesięć | MIŁOŚNIK | Elektryczne wentylatory chłodzące |
| 25 | piętnaście | ZATRZYMAĆ | Światła hamowania, Wysokie światło hamowania, Układ przeciwblokujący, Tempomat |
| 26 | pięć | OTWÓRZ PALIWO | Brak obwodu |
| 27 | 25 | DRZWI NR 2 | System komunikacji Multiplex (elektryczny system zamykania drzwi, automatyczny system zamykania drzwi, bezprzewodowy system zdalnego sterowania) |
| 28 | 25 | NIE | Brak obwodu |
| 29 | dwadzieścia | REP NR 3 | Elektrycznie sterowana szyba pasażera z tyłu (prawa strona) |
| trzydzieści | trzydzieści | FOTEL ELEKTRYCZNY | Fotele elektryczne |
| 31 | trzydzieści | PWR NR 1 | System blokowania drzwi kierowcy, elektryczne okno kierowcy, elektryczny szyberdach |
| 32 | 40 | KARMIONY | Odmgławiacz tylnej szyby |
| Przekaźnik | |||
| R1 | Światła przeciwmgielne | ||
| R2 | Tylne światła | ||
| R3 | Przekaźniki akcesoriów | ||
| R4 | Odmgławiacz tylnej szyby | ||
| R5 | Zapłon | ||
| R6 | Okno elektryczne |
Reklamy reklamowe
Przekaźnik migaczy
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po lewej stronie).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Wzmacniacz | Nazwisko | Obwód(y) protegowany(e) |
|---|---|---|---|
| jeden | 100 | WSZYSTKO | 2AZ-FE (2002-2003) : „DEF”, „PWR N°1”, „PWR N0.2”, „PWR N0.3”, „PWR N0.4”, „STOP”, „PORTE N°2 ”, „OBD”, „SIEDZENIE PWR”, „FUEL OPEN”, „FOG”, „AMP”, „PANEL”, „TAIL”, „AM1”, „CIG”, „POWER POINT”, „RAD NO.2 „, „ECU-ACC”, „WSKAŹNIK 1”, „WSKAŹNIK 2”, „ECU-IG”, „WYCIERACZKA”, „PODKŁADKA”, „HTR (10 A)”, „SEAT HTR” i „OSŁONA PRZECIWSŁONECZNA” |
| jeden | 120 | WSZYSTKO | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006) : „DEF”, „PWR No.1”, „PWR N0.2”, „PWR N0.3”, „PWR N0.4″, ” STOP”, „PORTE NR 2”, „OBD”, „FOTEL PWR”, „FUEL OPEN”, „FOG”, „AMP”, „PANEL”, „TAIL”, „AM1”, „CIG”, „POWER PUNKT”, „RAD NO.2”, „ECU-ACC”, „WSKAŹNIK 1”, „WSKAŹNIK 2”, „ECU-IG”, „WYCIERACZKA”, „PODKŁADKA”, „HTR (10 A)”, „SEAT HTR „, i topniki „SUN-SHADE” |
| 2 | 60 | ABS nr 1 | 2002-2003: System przeciwblokujący, system kontroli poślizgu pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 2 | pięćdziesiąt | ABS nr 1 | 2003-2006: System przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 3 | piętnaście | GŁOWICA LH LVVR | Reflektor lewy (światła mijania), połączony prędkościomierz, światło przeciwmgielne, system komunikacji multipleksowej (BEAN) |
| 4 | piętnaście | GŁOWICA RH LWR | Reflektor prawy (światła mijania), Multiplex Communication System (BEAN) |
| pięć | pięć | DRL | System świateł do jazdy dziennej |
| 6 | dziesięć | Klimatyzacja | System klimatyzacji |
| 7 | – | – | Nieużywany |
| osiem | – | – | Nieużywany |
| dziewięć | – | – | Nieużywany |
| dziesięć | 40 | GŁÓWNY | Topniki „GŁOWICA LH LWR”, „GŁOWICA RH LWR”, „GŁOWICA LH UPR”, „GŁOWICA LH UPR” i „DRL” |
| jedenaście | 40 | ABS nr 2 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 12 | trzydzieści | RDI | Elektryczny wentylator chłodzący |
| 13 | trzydzieści | CDS | Elektryczny wentylator chłodzący |
| czternaście | pięćdziesiąt | POMOC | System klimatyzacji |
| piętnaście | trzydzieści | ADJ PDL | Elektrycznie regulowane pedały |
| szesnaście | trzydzieści | ABS nr 3 | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 17 | trzydzieści | AM2 | Układ rozruchowy, bezpieczniki „IGN” i „IG2” |
| 18 | dziesięć | GŁOWICA LEWA W GÓRĘ | Reflektor lewy (światło drogowe) |
| dziewiętnaście | dziesięć | KIEROWNIK HR W GÓRĘ | Prawy reflektor (światło drogowe) |
| dwadzieścia | pięć | NS | Połączony miernik, rozruch i zapłon |
| 21 | pięć | TELEFON | Brak obwodu |
| 22 | pięć | ALT-S | System ładowania |
| 23 | piętnaście | IGN | System startowy |
| 24 | dziesięć | IG2 | ABS, obciążenie, kombinowany prędkościomierz, tempomat, elektronicznie sterowana skrzynia biegów i wskaźnik A / T, sterowanie silnikiem, ostrzeżenie o pasach bezpieczeństwa, SRS, VSC |
| 25 | 25 | PORTE1 | Multiplex Communication System (BEAN), kontrola antykradzieżowa i zamka drzwi, bezprzewodowa kontrola zamka drzwi |
| 26 | dwadzieścia | EFI | Tempomat, Elektronicznie sterowana skrzynia biegów i wskaźnik A / T, Sterowanie silnikiem |
| 27 | dziesięć | TRĄBIĆ | Rogi |
| 28 | trzydzieści | CDC | Topniki „ECU-B”, „RAD N°1” i „DOME” |
| 29 | 25 | A F | Kontrola silnika |
| trzydzieści | – | – | Nieużywany |
| 31 | dziesięć | ETCS | Tempomat, kontrola silnika |
| 32 | piętnaście | SAT | Kierunkowskazy i światła awaryjne |
| Przekaźnik | |||
| R1 | Nieużywany | ||
| R2 | Nieużywany | ||
| R3 | System świateł do jazdy dziennej (nr 2) | ||
| R4 | System świateł do jazdy dziennej (nr 3) | ||
| R5 | Elektryczny wentylator chłodzący (nr 2) | ||
| R6 | System świateł do jazdy dziennej (nr 4) | ||
| R7 | Elektrycznie regulowane pedały | ||
| R8 | Elektryczny wentylator chłodzący (nr 3) | ||
| R9 | MG CLT | ||
| R10 | Sterowanie silnikiem (czujnik stosunku powietrza do paliwa) | ||
| R11 | System klimatyzacji | ||
| R12 | Rozruch i zapłon | ||
| R13 | Reflektor | ||
| R14 | Elektryczny wentylator chłodzący (nr 1) | ||
| R15 | VSV (zamknięty zawór zbiornika) | ||
| R16 | Rogi | ||
| R17 | Moduł sterujący silnika |
Reklamy reklamowe
Dodatkowa skrzynka bezpieczników
Znajduje się przed akumulatorem.
| Nie. | Wzmacniacz | Nazwisko | Obwód(y) protegowany(e) |
|---|---|---|---|
| jeden | 7,5 | ABS nr 4 | System przeciwblokujący, system kontroli poślizgu pojazdu, system kontroli trakcji, system wspomagania hamowania |
| Przekaźnik | |||
| R1 | Nieużywany | ||
| R2 | CIĘCIE ABS | ||
| R3 | ABS MTR |
