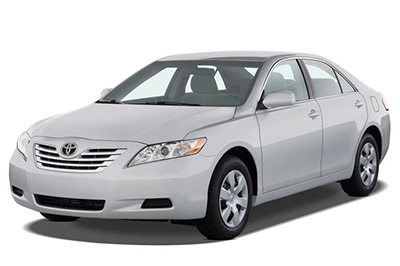

W tym artykule rozważymy czwartą generację Toyoty Camry (XV40), produkowaną od 2006 do 2012 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Camry 2007, 2008, 2009, 2010 i 2011 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
2007-2011 Układ bezpieczników Toyota Camry
Bezpieczniki zapalniczki samochodowej Toyota Camry (gniazda zasilania) to bezpieczniki nr 29 „CIG” i nr 30 „PWR OUTLET” w skrzynce bezpieczników w desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy), pod maską.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | DRZWI PRAWE TYŁ | 25 | Elektrycznie sterowane tylne prawe okno |
| 2 | DRZWI TYLNE LEWE | 25 | Lewa tylna szyba elektryczna |
| 3 | PALIWO OPN | 7,5 | Brak obwodu |
| 4 | FR BROUILLARD | piętnaście | Przednie światła przeciwmgielne |
| pięć | OBD | 7,5 | Pokładowy system diagnostyczny |
| 6 | ECU-B NR 2 | 7,5 | Okna elektryczne |
| 7 | ZATRZYMAĆ | dziesięć | Światła hamowania, wysokie światło hamowania, system sterowania blokadą zmiany biegów, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, ECU głównego korpusu, system zapobiegający blokowaniu kół podczas hamowania, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania, elektroniczny system sterowania przepustnicą |
| osiem | TI&TE | trzydzieści | Brak obwodu |
| dziewięć | – | – | Nieużywany |
| dziesięć | AM1 | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| jedenaście | Klimatyzacja | 7,5 | System klimatyzacji |
| 12 | REPREZENTANT | 25 | Okna elektryczne |
| 13 | DRZWI NR 2 | 25 | Główny ECU korpusu |
| czternaście | S / TOIT | trzydzieści | Dach księżycowy |
| piętnaście | KOLEJKA | piętnaście | Przednie światła pozycyjne / postojowe, światła hamowania / tylne, tylne światła pozycyjne, światła tablicy rejestracyjnej, światła cofania, przednie kierunkowskazy, ECU korpusu głównego |
| szesnaście | PODPISAĆ | 7,5 | System nawigacji, podgrzewane siedzenia, kierunkowskazy awaryjne, system klimatyzacji, system audio, zegar, oświetlenie schowka, oświetlenie deski rozdzielczej, elementy sterujące układem kierowniczym, system kontroli stabilności pojazdu, system kontroli trakcji układu kierowniczego |
| 17 | ECU IG NR 1 | dziesięć | ECU głównego korpusu, wycieraczki i spryskiwacze przedniej szyby, szyberdach, system ostrzegania o ciśnieniu w oponach, elektryczne wentylatory chłodzące, automatyczne wewnętrzne lusterko wsteczne z powłoką przeciwodblaskową, system nawigacji |
| 18 | ECU IG NR 2 | 7,5 | System przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania, system kontroli blokady biegów, automatyczna skrzynia biegów, system tempomatu |
| dziewiętnaście | Klimatyzacja nr 2 | dziesięć | Układ klimatyzacji, odmgławiacz tylnej szyby |
| dwadzieścia | MYCIE | dziesięć | Wycieraczki i spryskiwacze przedniej szyby |
| 21 | S-HTR | dwadzieścia | Podgrzewane siedzenia |
| 22 | WSKAŹNIK NR 1 | dziesięć | Kierunkowskazy awaryjne, układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła cofania |
| 23 | TEC | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 24 | H-LP LVL | 7,5 | Brak obwodu |
| 25 | INJ | piętnaście | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 26 | IGN | dziesięć | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system antykradzieżowy, system poduszek powietrznych SRS, system blokady kierownicy, system klasyfikacji pasażerów z przodu, inteligentny system kluczyka, elektronika przepustnicy systemu sterowania |
| 27 | WSKAŹNIK NR 2 | 7,5 | Wskaźniki i liczniki, wyświetlacz wielofunkcyjny, zegar |
| 28 | ECU-ACC | 7,5 | Zegar, ECU korpusu głównego, system sterowania blokadą zmiany biegów, lusterko zewnętrzne, system inteligentnego klucza; |
| 29 | PAPIEROS | dwadzieścia | Wtyczka |
| trzydzieści | MOC WYJŚCIOWA | dwadzieścia | Wtyczka |
| 31 | RADIO nr 2 | 7,5 | System audio, system nawigacji |
| 32 | MNIE HTR | dziesięć | Odmgławiacze lusterek zewnętrznych |
Reklamy reklamowe
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | P / ZWYCIĘZCY | trzydzieści | Fotele elektryczne |
| 2 | POTĘŻNY | trzydzieści | Okna elektryczne |
| Przekaźnik | |||
| R1 | Światła przeciwmgielne | ||
| R2 | Tylne światła | ||
| R3 | Przekaźniki akcesoriów | ||
| R4 | Okno elektryczne | ||
| R5 | Przekaźnik IG1 |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po lewej stronie).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | – | – | Nieużywany |
| 2 | RR MGŁA | dziesięć | Tylne światło przeciwmgielne |
| 3 | FR DEF | piętnaście | |
| 4 | – | – | Nieużywany |
| pięć | AM2 | 7,5 | System startowy |
| 6 | ALT-S | 7,5 | System ładowania |
| 7 | MAYDAY / TEL | 7,5 | Brak obwodu |
| osiem | – | – | Nieużywany |
| dziewięć | EFI2 | trzydzieści | 2AR-FE (2009-2011): Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| dziesięć | E-ACM | dziesięć | 2GR-FE: brak obwodu |
| jedenaście | ETCS | dziesięć | Elektroniczny system sterowania przepustnicą |
| 12 | SAT | piętnaście | Kierunkowskazy, wskaźniki i liczniki |
| 13 | IG2 | dwadzieścia | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, wskaźnik nr 2, IGN, INJ |
| czternaście | STR LOCK | dwadzieścia | System blokady kierownicy |
| piętnaście | KOPUŁA | dziesięć | Wskaźniki i mierniki, oświetlenie dzięki uprzejmości, oświetlenie bagażnika, oświetlenie wyłącznika zapłonu, oświetlenie sufitowe w drzwiach, oświetlenie wewnętrzne, oświetlenie osobiste, zegar, system inteligentnego klucza |
| szesnaście | ECU-B NR 1 | dziesięć | Bezprzewodowy system zdalnego sterowania, system klasyfikacji pasażerów z przodu, główny sterownik ECU, system kontroli stabilności pojazdu; |
| 17 | RADIO nr 1 | piętnaście | System audio, system nawigacji |
| 18 | DRZWI NR 1 | 25 | Główny ECU korpusu |
| dziewiętnaście | – | – | – |
| dwadzieścia | NIE | 25 | System nagłośnieniowy |
| 21 | GŁÓWNA EFI | trzydzieści | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, główny sterownik ECU, bezpieczniki „EFI NO.2” i „EFI NO.3” |
| 22 | – | – | Nieużywany |
| 23 | EFI NR 3 | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 24 | EFI NR 2 | piętnaście | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 25 | ODSŁONIĆ | 7,5 | trąbić |
| 26 | A F | dwadzieścia | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 27 | MPX-CZERWONY | dziesięć | Wskaźniki i mierniki |
| 28 | EFI NR 1 | dziesięć | System antykradzieżowy, inteligentny system kluczyka, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą |
| 29 | TRĄBIĆ | dziesięć | Rogi |
| trzydzieści | H-LP (RL) | piętnaście | Prawy reflektor (światło mijania) |
| 31 | H-LP (LL) | piętnaście | Reflektor lewy (światło mijania) |
| 32 | H-LP(RH) | piętnaście | Prawy reflektor (światło drogowe) |
| 33 | H-LP (lewy) | piętnaście | Reflektor lewy (światło drogowe) |
| 34 | POMOC | pięćdziesiąt | System klimatyzacji |
| 35 | ABS nr 1 | pięćdziesiąt | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 36 | WENTYLATOR GŁÓWNY | pięćdziesiąt | 2GR-FE: Elektryczne wentylatory chłodzące |
| 37 | ABS nr 2 | trzydzieści | Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 38 | DEF RR | pięćdziesiąt | Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR” |
| 39 | SIEDZENIE TYŁ PWR | trzydzieści | Brak obwodu |
| 40 | CLN H-LP | trzydzieści | Brak obwodu |
| 41 | WENTYLATOR CDS | 40 | 2AR-FE: Elektryczne wentylatory chłodzące |
| 42 | WENTYLATOR RDI | 40 | 2AR-FE: Elektryczne wentylatory chłodzące |
| 43 | MSB | trzydzieści | Brak obwodu |
| 44 | WSZYSTKO | 120 | „RR FOG”, „FR DEF”, „AM2”, „ALT-S”, „MAYDAY/TEL”, „E-ACM”, „ETCS”, „HAZ”, „IG2”, „STR LOCK”, „ KOPUŁKA”, „ECU-B NR 1”, „RADIO NR 1”, „EFI MAIN”, „WZMACNIACZ”, „PORTE NR 1”, „EFI NR 3”, „EFI NR 2”, „S – KLAKSON”, „A/F”, „MPX-B”, „EFI NR 1”, „KALCZYK”, „H-LP(RL)”, „H-LP(LL)” „H-LP(RH) ) )”, „H-LP(LH)”, „HTR”, „ABS NR 1”, „WENTYLATOR GŁÓWNY”, „ABS NR 2”, „RR DEF”, „RR PWR SEAT”, „H- Bezpieczniki LP CLN, „WENTYLATOR CDS”, „WENTYLATOR RDI”, „MSB”, „ALT” i „ST/AM2” |
| 45 | – | – | Nieużywany |
| 46 | – | – | Nieużywany |
| 47 | – | – | Nieużywany |
| 48 | ST/AM2 | trzydzieści | Układ rozruchowy, WSKAŹNIK NR 2, IGN, INJ |
| Przekaźnik | |||
| R1 | VSC nr 2 | ||
| R2 | VSC NR 1 | ||
| R3 | 2AZ-FE: Elektryczny wentylator chłodzący (NO.1) | ||
| R4 | 2AZ-FE: Elektryczny wentylator chłodzący (nr 3) | ||
| R5 | 2AZ-FE: Elektryczny wentylator chłodzący (nr 2) 2GR-FE: Elektryczny wentylator chłodzący |
||
| R6 | Wejście | ||
| R7 | Zapłon | ||
| R8 | Relais MGC | ||
| R9 | Przekaźnik ST CUT | ||
| R10 | Odmgławiacz tylnej szyby |
