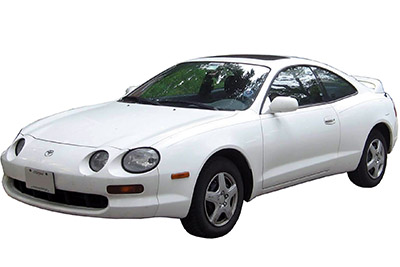

W tym artykule przyjrzymy się szóstej generacji Toyoty Celica (T200), produkowanej od 1993 do 1999 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Celica 1996, 1997, 1998 i 1999 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przeznaczeniu każdego bezpiecznika (układzie bezpieczników).
Toyota Celica 1996-1999 Układ bezpieczników
Bezpiecznik zapalniczki (gniazdo zasilania) Toyoty Celica to bezpiecznik nr 25 „CIG & RAD” w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
W przedziale pasażerskim znajdują się dwie skrzynki bezpieczników. Pierwszy znajduje się za osłoną panelu sterowania, a drugi za osłoną panelu ochronnego po stronie pasażera.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| dwadzieścia | ECU-IG | 15A | Elektronicznie sterowana automatyczna skrzynia biegów, system zapobiegający blokowaniu kół podczas hamowania |
| 21 | SIEDZIBA | 20A | Brak obwodu |
| 22 | PODPISAĆ | 7,5A | Oświetlenie deski rozdzielczej |
| 23 | ZATRZYMAĆ | 15A | Światła hamowania, mocne światło hamowania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, nadpisanie tempomatu, elektronicznie sterowany układ automatycznej skrzyni biegów, układ przeciwblokujący |
| 24 | MGŁA | 20A | Przednie światła przeciwmgielne |
| 25 | CIG i RAD | 15A | Zapalniczka, cyfrowy wyświetlacz zegara, samochodowy system audio |
| 26 | IGN | 7,5A | Układ ładowania, lampka ostrzegawcza zrzutu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ poduszek powietrznych SRS |
| 27 | WYCIERACZKA | 20A | Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| 28 | MIR-HTR | 10 A | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 29 | WYCIECZKA | 10 A | Migacze, migacze awaryjne |
| trzydzieści | KOLEJKA | 15A | Światła tylne, światła postojowe, przednie boczne światła obrysowe, tylne boczne światła obrysowe, światła tablicy rejestracyjnej; |
| 31 | POMOC | 10 A | Układ klimatyzacji, odmgławiacz tylnej szyby |
| 32 | MIERNIK | 10 A | Wskaźniki i mierniki, elektryczny system zamykania drzwi |
| 33 | NS | 7,5A | Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa; |
| 34 | Klimatyzacja | 10 A | System klimatyzacji |
| 35 | OBD II | 7,5A | Pokładowy system diagnostyczny |
| 38 | AM1 | 40A | Elektroniczny układ zapłonowy / układ zapłonowy dystrybutora |
| 39 | DRZWI | 30A | System blokowania drzwi, kabriolet górny system sterowania |
| 40 | KARMIONY | 30A | Odmgławiacz tylnej szyby |
| 41 | POTĘŻNY | 30A | Elektryczne szyby, elektryczny szyberdach |
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się obok akumulatora. W wersjach dla Kanady (i kilku innych) w pobliżu znajduje się dodatkowa skrzynka bezpieczników.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | AM2 | 30A | System startowy |
| 2 | RYZYKO | 10 A | Sygnalizatory awaryjne |
| 3 | TRĄBIĆ | 7,5A | Rogi |
| 4 | RADIO nr 1 | 20A | Samochodowy system audio |
| pięć | ECU-B | 15A | Układ przeciwblokujący, tempomat |
| 6 | KOPUŁA | 10 A | Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie bagażnika, oświetlenie dzięki uprzejmości drzwi, zegar |
| 7 | GŁOWA (LH) | 15A | Lewy reflektor |
| osiem | GŁOWA (DR) | 15A | Prawy reflektor |
| dziewięć | ZAPASOWY | Zapasowy | |
| dziesięć | ZAPASOWY | Zapasowy | |
| jedenaście | ZAPASOWY | Zapasowy | |
| 12 | ALT-S | 7,5A | System ładowania |
| 13 | SRS OST | 7,5A | Lampka ostrzegawcza poduszki powietrznej SRS |
| czternaście | EFI | 15A | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| piętnaście | TÊTE (LH) LO | 15A | Reflektor lewy (światła mijania) |
| szesnaście | GŁOWA (DR) LO | 15A | Prawy reflektor (światło mijania) |
| 17 | HEAD-HI (RH) | 15A | Prawy reflektor (światło drogowe) |
| 18 | HEAD-HI (LH) | 15A | Reflektor lewy (światło drogowe) |
| dziewiętnaście | DRL | 7,5A | System świateł do jazdy dziennej |
| 36 | RDI | 30A | Elektryczny wentylator chłodzący |
| 37 | CDS | 30A | Elektryczny wentylator chłodzący |
| 42 | POMOC | 40A | System klimatyzacji |
| 43 | WSZYSTKO | 100A | Topniki „ALT-S”, „OGON”, „DRZWI”, „DEF” i „MOC” |
| 44 | GŁÓWNY | 60A | Rozrusznik, reflektory, bezpieczniki „AM2”, „HAZARD”, „HORN”, „DOME” i „RADIO” |
| 45 | Sekcja | 50A | System antywłamaniowy |
