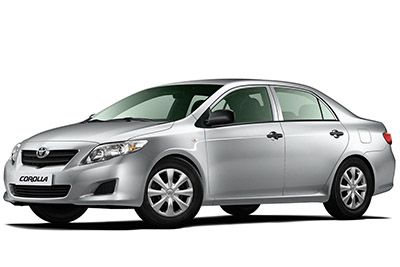

W tym artykule rozważymy dziesiątą generację Toyoty Corolla i pierwszą generację Toyoty Auris (E140 / E150), produkowane w latach 2006-2013. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Corolla 2007, 2008, 2009, 2010. , 2011 , 2012 i 2013 , zdobądź informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
- Układ bezpieczników Toyota Corolla / Auris 2007-2013
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (Typ 1)
- Schemat skrzynki bezpieczników (Typ 2)
- Skrzynka przekaźników №1
- Skrzynka przekaźników №2
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników (Typ 1)
- Schemat skrzynki bezpieczników (Typ 2)
- Skrzynka przekaźnikowa
Układ bezpieczników Toyota Corolla / Auris 2007-2013
Bezpieczniki zapalniczki (gniazdo zasilania) w Toyota Corolla / Auris to bezpieczniki nr 24 „CIG” (zapalniczka) i nr 4 „ACC-B” (bezpieczniki „CIG”, „ACC ») W bezpieczniku tablicy rozdzielczej skrzynka.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą, pod pokrywą.
Skrzynki przekaźników znajdują się w konsoli środkowej.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie.
Pojazdy z kierownicą po lewej stronie: Zdejmij pokrywę.
Pojazdy z kierownicą po prawej stronie: Zdejmij osłonę, a następnie zdejmij osłonę.
Schemat skrzynki bezpieczników (Typ 1)
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | AM1 | 7,5 | Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „CIG”, „ACC” |
| 2 | FR BROUILLARD | piętnaście | Przednie światła przeciwmgielne |
| 3 | – | – | – |
| 4 | ACC-B | 25 | Topniki „CIG”, „ACC” |
| pięć | DRZWI | 25 | Elektryczny system zamykania drzwi |
| 6 | – | – | – |
| 7 | ZATRZYMAĆ | dziesięć | Światła hamowania, wysoko zamontowane światło hamowania, układ przeciwblokujący, układ kontroli stabilności pojazdu, główny sterownik ECU, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wielotrybowa ręczna skrzynia biegów |
| osiem | OBD | 7,5 | Pokładowy system diagnostyczny |
| dziewięć | ECU-IG NR 2 | dziesięć | Światła cofania, system ładowania, automatyczne lusterko wewnętrzne przeciwodblaskowe, system monitorowania widoku z tyłu, elektryczny szyberdach, odmgławiacz tylnej szyby, system klimatyzacji, kierunkowskazy, kierunkowskazy awaryjne, światło przypominające o zapięciu pasów bezpieczeństwa pasażera z przodu, system Stop & Start, parking Toyota czujnik wspomagania |
| dziesięć | ECU-IG NR 1 | dziesięć | bez systemu Stop & Start: automatyczny system poziomowania reflektorów, główny sterownik ECU, elektryczne wspomaganie kierownicy, elektryczne wentylatory chłodzące, system sterowania blokadą biegów, czujnik deszczu, system przeciwblokujący, system kontroli stabilności pojazdu, system audio, system nawigacji , wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, spryskiwacze reflektorów, inteligentny system wjazdu i startu |
| jedenaście | PRALKA | piętnaście | Wycieraczki szyby samochodowej |
| 12 | – | – | – |
| 13 | WYCIERACZKA | 25 | Wycieraczki przedniej szyby, czujnik deszczu |
| czternaście | HTR-IG | dziesięć | System klimatyzacji, odmgławiacz tylnej szyby, ogrzewanie elektryczne |
| piętnaście | SIEDZIBA | piętnaście | Podgrzewane siedzenia |
| szesnaście | METR | 7,5 | Wskaźnik i liczniki, system Stop & Start |
| 17 | IGN | 7,5 | System blokady kierownicy, system poduszek powietrznych SRS, wielotrybowa skrzynia biegów manualna, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, inteligentny system wprowadzania i uruchamiania, system Stop & Start |
| 18 | RR MGŁA | 7,5 | Tylne światło przeciwmgielne |
| dziewiętnaście | – | – | – |
| dwadzieścia | – | – | – |
| 21 | MNIE HTR | dziesięć | Odmgławiacze lusterek zewnętrznych, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | – | – | – |
| 23 | CAC | 7,5 | Lusterka zewnętrzne, system audio, system nawigacji, system sterowania blokadą biegów, centralny sterownik ECU, inteligentny system wejścia i startu, system Stop & Start |
| 24 | PAPIEROS | piętnaście | Zapalniczka |
| 25 | SZYBERDACH | dwadzieścia | elektryczny szyberdach |
| 26 | DRZWI PR. | dwadzieścia | Okna elektryczne |
| 27 | DRZWI LEWE | dwadzieścia | Okna elektryczne |
| 28 | PORTE FR | dwadzieścia | Okna elektryczne |
| 29 | ECU-IG NR 1 | dziesięć | z systemem Stop & Start: automatyczny system poziomowania reflektorów, główny sterownik ECU, elektryczne wspomaganie kierownicy, elektryczny wentylator (wentylatory), system sterowania blokadą biegów, czujnik deszczu, system przeciwblokujący, system kontroli stabilności pojazdu, system audio, system nawigacji , wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, spryskiwacze reflektorów, inteligentny system wjazdu i startu, system Stop & Start |
| trzydzieści | PODPISAĆ | 7,5 | Oświetlenie przełącznika, lampki kontrolne zestawu wskaźników, lampka kontrolna schowka na rękawiczki, przełączniki układu kierowniczego, główny sterownik ECU |
| 31 | KOLEJKA | dziesięć | Przednie światła pozycyjne, tylne światła, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, pokrętło ręcznej regulacji reflektorów, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa, światła z deski rozdzielczej |
Reklamy reklamowe
Schemat skrzynki bezpieczników (Typ 2)
Rozmieszczenie bezpieczników w przedziale pasażerskim (Typ 2)
| Nie. | Nazwisko | Amper | Opis |
|---|---|---|---|
| jeden | KARMIONY | 40 | Odmgławiacz tylnej szyby, MIR HTR |
| 2 | FOTEL ELEKTRYCZNY | trzydzieści | Fotel elektryczny |
| 3 | KOLEJKA | dziesięć | Światła postojowe, światła tylne, światła tablicy rejestracyjnej, światła obrysowe przednie boczne, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie tablicy przyrządów |
| 4 | PODPISAĆ | 7,5 | Przełącznik światła |
| pięć | PORTE FR | dwadzieścia | Elektryczne szyby, szyberdach |
| 6 | DRZWI LEWE | dwadzieścia | Okna elektryczne |
| 7 | DRZWI PR. | dwadzieścia | Okna elektryczne |
| osiem | SZYBERDACH | dwadzieścia | Dach księżycowy |
| dziewięć | PAPIEROS | piętnaście | Zapalniczka |
| dziesięć | CAC | 7,5 | Lusterka zewnętrzne, system audio, główny sterownik ECU |
| jedenaście | MNIE HTR | dziesięć | Odmgławiacz lusterek zewnętrznych |
| 12 | IGN | 7,5 | System blokady kierownicy, system poduszek powietrznych SRS, system wielopunktowego wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system klasyfikacji pasażerów z przodu |
| 13 | METR | 7,5 | Miernik i metry |
| czternaście | POTĘŻNY | trzydzieści | Okna elektryczne |
| piętnaście | SIEDZIBA | piętnaście | Ogrzewanie siedzenia |
| szesnaście | HTR-IG | dziesięć | System klimatyzacji |
| 17 | WYCIERACZKA | 25 | Wycieraczki |
| 18 | PRALKA | piętnaście | Wycieraczki szyby samochodowej |
| dziewiętnaście | NR ECU-IG 1 | dziesięć | Automatyczna skrzynia biegów, główny sterownik ECU, elektryczne wspomaganie kierownicy, elektryczny wentylator (wentylatory), system sterowania blokadą biegów, system przeciwblokujący, system audio, system ostrzegania o ciśnieniu w oponach, system kontroli stabilności pojazdu system tempomatu pojazdu |
| dwadzieścia | NR ECU-IG 2 | dziesięć | Światła cofania, układ ładowania, odmgławiacz tylnej szyby, układ klimatyzacji, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, dach księżycowy |
| 21 | OBD | 7,5 | Pokładowy system diagnostyczny |
| 22 | ZATRZYMAĆ | dziesięć | Światła hamowania, system zapobiegający blokowaniu się świateł hamowania, ECU głównego korpusu, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system kontroli blokady zmiany biegów, system kontroli stabilności pojazdu |
| 23 | DRZWI | 25 | Elektryczny system zamykania drzwi |
| 24 | ACC-B | 25 | CYG, AKC |
| 25 | FR BROUILLARD | piętnaście | Przednie światła przeciwmgielne |
| 26 | AM1 | 7,5 | System startowy, ACC, CIG |
Reklamy reklamowe
Przód twarzy
Pojazdy z kierownicą po lewej stronie
Usuń deskę rozdzielczą
Pojazdy z kierownicą po prawej stronie
Otwórz schowek i wysuń go z amortyzatora, podnosząc go, aby odłączyć dolne pazury
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | POTĘŻNY | trzydzieści | Elektryczna szyba przednia lewa |
| 2 | KARMIONY | trzydzieści | Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR” |
| 3 | – | – | – |
| Przekaźnik | |||
| R1 | Zapłon (IG1) | ||
| R2 | Grzejnik z krótkim wrzecionem (klimatyzacja automatyczna) (HTR (oprócz klimatyzacji automatycznej)) | ||
| R3 | LHD: Miga Miga |
Skrzynka przekaźników №1
| Nie. | Przekaźnik |
|---|---|
| R1 | Rozrusznik (ST) |
| R2 | Tylne światło przeciwmgielne (RR FOG) |
| R3 | Akcesoria (ACC) |
| R4 | (KUCHNIA AKC) |
Skrzynka przekaźników №2
| Nie. | Przekaźnik |
|---|---|
| R1 | Przednie światło przeciwmgielne (FR FOG) |
| R2 | Rozrusznik (ST CUT) |
| R3 | Panel (PANEL) |
| R4 | – |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Schemat skrzynki bezpieczników (Typ 1)
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | KOPUŁA | dziesięć | Oświetlenie wewnętrzne, oświetlenie bagażnika, oświetlenie uprzejme, inteligentny system wjazdu i startu, bezprzewodowy pilot zdalnego sterowania, lampka zapłonu silnika |
| 2 | RAD nr 1 | piętnaście | System audio, system nawigacji |
| 3 | ECU-B | dziesięć | Główny korpus ECU, elektryczne szyby, wskaźniki i mierniki, system zamka drzwi zasilania, system kontroli stabilności pojazdu, system stop & start, system ładowania |
| 4 | CDC | – | – |
| pięć | ECU-B2 | dziesięć | Wielotrybowa ręczna skrzynia biegów, system klimatyzacji, inteligentny system wjazdu i startu, system ładowania, elektryczne szyby |
| 6 | – | – | – |
| 7 | ECU-B3 | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| osiem | – | – | – |
| dziewięć | IGT / INJ | piętnaście | Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| dziesięć | BLOKADA STRG | dwadzieścia | System blokady kierownicy |
| jedenaście | A F | dwadzieścia | System wydechowy |
| 12 | rano 2 | trzydzieści | System rozruchowy, inteligentny system wprowadzania i rozruchu, bezpiecznik „IG2 NO. 2” |
| 13 | ETCS | dziesięć | Elektroniczny system sterowania przepustnicą |
| czternaście | SKRĘT-HAZ | dziesięć | Klapki na oczy |
| piętnaście | ALT-S | 7,5 | System ładowania |
| szesnaście | AM2 NR 2 | 7,5 | Główny korpus ECU, system Stop & Start |
| 17 | POMOC | pięćdziesiąt | System klimatyzacji |
| 18 | ABS nr 1 | pięćdziesiąt | System przeciwblokujący, system kontroli stabilności pojazdu |
| dziewiętnaście | WENTYLATOR CDS | trzydzieści | 1AD-FTV, 2AD-FHV: elektryczny wentylator chłodzący |
| dziewiętnaście | ABS nr 3 | trzydzieści | Benzyna (wykonane przez TMC): układ przeciwblokujący, system kontroli stabilności pojazdu |
| dwadzieścia | WENTYLATOR RDI | 40 | Elektryczny wentylator chłodzący |
| 21 | CLN H-LP | trzydzieści | Środek do czyszczenia reflektorów |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | DYREKTOR H-LP | pięćdziesiąt | Topniki „H-LP LH LO”, „H-LP RH LO”, „H-LP LH HI”, „H-LP RH HI” |
| 27 | Liczba Pi | pięćdziesiąt | Bezpieczniki „EH MAIN”, „EDU”, „HORN”, „IG2” |
| 28 | – | – | – |
| 29 | SYSTEM P | trzydzieści | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| trzydzieści | BLASK | 80 | Układ wstępnego podgrzewania silnika |
| 31 | EPS | 60 | Elektryczne wspomaganie kierownicy |
| 32 | WSZYSTKO | 120 | Istota: System ładowania, „RDI FAN”, „H-LP CLN”, „ABS NO. 1 », «ABS NR. 3 », « HTR », « HTR NR SUB. 1 », « HTR NR SUB. 2 » , „HTR SUB NO. 3”, „ACC”, „CIG”, „ECU-IG NO. 2”, „HTR-IG”, „WIPER”, „RR WIPER”, „WASHER”, „ECU- IG NO 1”, „SEAT HTR”, „AMI”, „DOOR”, „STOP”, „FR DOOR”, „POWER”, „RR DOOR”, „RL DOOR”, „OBD”, „ACC-B” , Topniki « RR FOG », « FR FOG », « SZYBRYDACH », « DEF », « MIR HTR », « OGON », « PANEL » |
| 32 | WSZYSTKO | 140 | Olej napędowy: System ładowania, „WENTYLATOR RDI”, „WENTYLATOR CDS”, „H-LP CLN”, „ABS NR 1”, „ABS NR 2”, „HTR”, „HTR SUB NR 1″, ” HTR SUB NR 2″, „HTR SUB NR 3”, „STV HTR”, „ACC”, „CIG”, „ECU-IG NO. 2”, „HTR-IG”, „WIPER”, „RR WIPER ” , „PODKŁADKA”, „ECU-IG N°1”, „SEAT HTR”, „AMI”, „DOOR”, „STOP”, „FR DOOR”, „POWER”, „RR DOOR”, „RL DOOR” , bezpieczniki topikowe « OBD », « ACC-B », « RR FOG », « FR FOG », « SZYBEKTORA », « DEF », « MIR HTR », « OGON », « PANEL » |
| 33 | IG2 | piętnaście | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, inteligentny układ wejścia i rozruchu, bezpieczniki „IGN”, „METER” |
| 34 | TRĄBIĆ | piętnaście | trąbić |
| 35 | GŁÓWNA EFI | dwadzieścia | Benzyna: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ Stop 8t Start, bezpieczniki „EFI nr 1”, „EFI nr 2” |
| 35 | GŁÓWNA EFI | trzydzieści | Olej napędowy: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, system Stop & Start, bezpieczniki „EFI nr 1”, „EFI nr 2” |
| 36 | GŁÓWNA EFI | trzydzieści | |
| 36 | EDU | dwadzieścia | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 37 | – | – | – |
| 38 | BBC | 40 | Zatrzymaj i uruchom system |
| 38 | BIURO RZĄDU | pięćdziesiąt | Wielotrybowa manualna skrzynia biegów |
| 39 | HTR SUB NR 3 | trzydzieści | Grzejnik elektryczny |
| 40 | – | – | – |
| 41 | HTR SUB NR 2 | trzydzieści | Grzejnik elektryczny |
| 42 | – | – | |
| 43 | HTR SUB NR 1 | trzydzieści | bez PTC 600W: Grzałka elektryczna |
| 43 | HTR SUB NR 1 | pięćdziesiąt | z PTC 600W: Grzałka elektryczna |
| 44 | – | – | – |
| 45 | STV HTR | 25 | Grzejnik elektryczny |
| 46 | ABS nr 2 | trzydzieści | System przeciwblokujący, system kontroli stabilności pojazdu |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| pięćdziesiąt | – | – | – |
| 51 | H-LP LH LO | dziesięć | Z wyjątkiem HID: lewy reflektor (światło mijania) |
| 51 | H-LP LH LO | piętnaście | HID: lewy reflektor (światło mijania) |
| 52 | H-LP RH LO | dziesięć | Z wyjątkiem HID: Prawy reflektor (światło mijania) |
| 52 | H-LP RH LO | piętnaście | HID: Prawy reflektor (światło mijania) |
| 53 | H-LP LH HI | dziesięć | Reflektor lewy (światło drogowe) |
| 54 | H-LP RH HI | dziesięć | Prawy reflektor (światło drogowe) |
| 55 | EFI NR 1 | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 56 | EFI NR 2 | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 57 | IG2 NR 2 | 7,5 | System startowy, inteligentny system wprowadzania i uruchamiania |
| 58 | WIP-S | 7,5 | System ładowania |
| Przekaźnik | – | ||
| R1 | Elektryczny wentylator chłodzący (FAN No.3) | ||
| R2 | Czujnik stosunku powietrza do paliwa (A/F) | ||
| R3 | (IGT / INJ) | ||
| R4 | Elektryczny wentylator chłodzący (FAN NO.2) | ||
| R5 | Elektryczny wentylator chłodzący (FAN NO.1) | ||
| R6 | Z wyjątkiem 1NR-FE: ściemniacz | ||
| R7 | 1NR-FE: ściemniacz | ||
| R8 | Ręczna skrzynia biegów wielomodowa (AMT) | ||
| R9 | Phare (H-LP) | ||
| R10 |
Schemat skrzynki bezpieczników (Typ 2)
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika (typ 2)
| Nie. | Nazwisko | Amper | Opis |
|---|---|---|---|
| jeden | WENTYLATOR CDS | trzydzieści | Wentylator(y) elektryczny(e) chłodzący(e) |
| 2 | WENTYLATOR RDI | 40 | Wentylator(y) elektryczny(e) chłodzący(e) |
| 3 | ABS NR 3 | trzydzieści | System przeciwblokujący, system kontroli stabilności pojazdu |
| 4 | ABS NR 1 | pięćdziesiąt | System przeciwblokujący, system kontroli stabilności pojazdu |
| pięć | POMOC | pięćdziesiąt | System klimatyzacji |
| 6 | WSZYSTKO | 120 | Układ ładowania, WENTYLATOR RDI, WENTYLATOR CDS, ABS NO. 1, ABS NIE. 3, HTR, HTR NR SUB. 1, HTR NR SUB. 3, ACC, CIG, MIERNIK, IGN, ECU-IG NR. 2, HTR-IG, WYCIERACZKA, PODKŁADKA, ECU-IG NR. 1, AM1, DRZWI, STOP, PR DRZWI, ZASILANIE, DRZWI TYŁ, DRZWI RL, OBD, ACC-B, FR MGŁA, DEF, MIR HTR, OGON, PANEL |
| 7 | EPS | 60 | Elektryczne wspomaganie kierownicy |
| osiem | BLASK | 80 | Brak obwodu |
| dziewięć | PL | pięćdziesiąt | GŁÓWNE EFI, róg, IG2 |
| dziesięć | DYREKTOR H-LP | pięćdziesiąt | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| jedenaście | EFI NR 2 | dziesięć | System kontroli emisji |
| 12 | EFI NR 1 | dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 13 | H-LP RH HI | dziesięć | Prawy reflektor (światło drogowe) |
| czternaście | H-LP LH HI | dziesięć | Reflektor lewy (światło drogowe) |
| piętnaście | H-LP RH LO | dziesięć | Prawy reflektor (światło mijania) |
| szesnaście | H-LP LH LO | dziesięć | Reflektor lewy (światło mijania) |
| 17 | ETCS | dziesięć | Elektroniczny system sterowania przepustnicą |
| 18 | SKRĘT-HAZ | dziesięć | Migacze, migacze awaryjne |
| dziewiętnaście | ALT-S | 7,5 | System ładowania |
| dwadzieścia | AM2 NIE. 2 | 7,5 | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 21 | AM2 | trzydzieści | System startowy |
| 22 | BLOKADA STRG | dwadzieścia | System blokady kierownicy |
| 23 | IG2 NR 2 | 7,5 | System startowy |
| 24 | ECU-B2 | dziesięć | System klimatyzacji |
| 25 | ECU-B | dziesięć | Główny korpus ECU, miernik i liczniki |
| 26 | RAD NR 1 | piętnaście | System nagłośnieniowy |
| 27 | KOPUŁA | dziesięć | Oświetlenie bagażnika, inteligentny system kluczy |
| 28 | NIE | trzydzieści | System nagłośnieniowy |
| 29 | WSPARCIE | dziesięć | Brak obwodu |
| trzydzieści | ZAPASOWY | dziesięć | Zapasowy bezpiecznik |
| 31 | ZAPASOWY | trzydzieści | Zapasowy bezpiecznik |
| 32 | ZAPASOWY | dwadzieścia | Zapasowy bezpiecznik |
| 33 | GŁÓWNA EFI | dwadzieścia | Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, EFI NO. 1, EFI NR. 2 |
| 34 | TRĄBIĆ | dziesięć | trąbić |
| 35 | IG2 | piętnaście | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, IGN, METER |
| 36 | NS | 7,5 | Brak obwodu |
| 37 | HTR NR SUB. 1 | trzydzieści | Grzałka PTC |
| 38 | HTR NR SUB. 3 | trzydzieści | Grzałka PTC |
| 39 | WYJŚCIE PWR / INVERTER lub WYJŚCIE PWRR | piętnaście | Wtyczka |
Skrzynka przekaźnikowa
bez kontrolera świec żarowych
ze sterownikiem świec żarowych
| Nie. | Przekaźnik |
|---|---|
| R1 | – |
| R2 | HTR SUB NR 1 |
| R3 | HTR SUB NR 3 |
| R4 | HTR SUB NR 2 |
