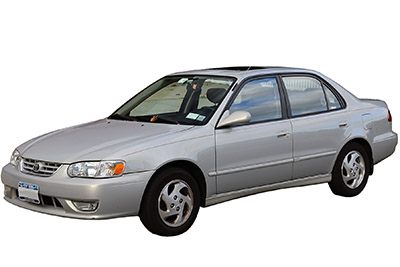

W tym artykule rozważymy ósmą generację Toyoty Corolla (E110), produkowaną od 1997 do 2002 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Corolla 1998, 1999, 2000, 2001 i 2002 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Toyota Corolla 1998-2002 Układ bezpieczników
Bezpiecznik zapalniczki (gniazdo zasilania) Toyoty Corolla to bezpiecznik nr 31 „CIG” w skrzynce bezpieczników deski rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| 17 | WYCIECZKA | 7,5A | Migacze, migacze awaryjne |
| 18 | MIERNIK | 10 A | Wskaźnik i liczniki, światła cofania, system klimatyzacji, elektryczne szyby, odmgławiacz tylnej szyby, elektryczny system blokowania drzwi |
| dziewiętnaście | TEC | 20A | Wycieraczki i spryskiwacze przedniej szyby |
| dwadzieścia | DEF I-UP/M-HTR | 10 A | Odmgławiacz tylnej szyby, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 21 | ECU-IG | 10 A | Układ rozruchowy, elektryczny wentylator chłodzący, automatyczna blokada skrzyni biegów, układ przeciwblokujący, tempomat, układ przeciwkradzieżowy (2000) |
| 22 | IGN | 7,5A | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system ładowania, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa |
| 23 | ZATRZYMAĆ | 15A | 1998-1999: Światła hamowania, wysoko zamontowane światło hamowania, układ przeciwblokujący, system automatycznej blokady skrzyni biegów;
2000-2002: światła hamowania, wysoko montowane światło hamowania, układ przeciwblokujący, automatyczna blokada zmiany biegów, tempomat, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 24 | KOLEJKA | 15A | Tylne światła, wskaźniki i mierniki, sterowanie oświetleniem deski rozdzielczej, zapalniczka, zegar, samochodowy system audio, tylna szyba odmgławiacza, oświetlenie tablicy rejestracyjnej, elektronicznie sterowana automatyczna skrzynia biegów, automatyczna skrzynia biegów wielopunktowy wtrysk paliwa / sekwencyjny wielopunktowy system wtrysku paliwa , system klimatyzacji, kierunkowskazy awaryjne |
| 25 | OBD | 7,5A | Pokładowy system diagnostyczny |
| 26 | ECU-B | 7,5A | System poduszek powietrznych SRS, napinacze pasów bezpieczeństwa |
| 27 | NS | 5A | Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa; |
| 28 | D/L | 30A | Elektryczny system zamykania drzwi |
| 29 | MGŁA | 15A | 1998-2000: Nieużywany; 2001-2002: Przednie światła przeciwmgielne |
| trzydzieści | S-HTR | 15A | Brak obwodu |
| 31 | PAPIEROS | 15A | Samochodowy system audio, zegar, zapalniczka, elektryczne lusterka, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, automatyczna blokada skrzyni biegów, system antykradzieżowy (1998-2000) |
| 36 | KARMIONY | 40A | Odmgławiacz tylnej szyby, bezpiecznik „DEF I-UP / M-HTR” |
| 37 | POTĘŻNY | 30A | Elektryczne szyby, elektryczny szyberdach |
Skrzynki bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | Klimatyzacja | 7,5A | System klimatyzacji, elektryczne wentylatory chłodzące |
| 2 | ZAPASOWY | 5A | Zapasowy bezpiecznik |
| 3 | ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| 4 | ZAPASOWY | 15A | Zapasowy bezpiecznik |
| pięć | KOPUŁA | 15A | Samochodowy system audio, oświetlenie wnętrza, oświetlenie osobiste, oświetlenie bagażnika, zegar, system świateł do jazdy dziennej, system antykradzieżowy (1998-2000) |
| 6 | RYZYKO | 10 A | Migacze, migacze awaryjne |
| 7 | AM2 | 15A | Układ rozruchowy, bezpieczniki „ST” i „IGN” |
| osiem | GŁOWA (LH) lub GŁOWA (LH-UPR) | 10A lub 15A | Reflektor lewy (światło drogowe) (1998-2000: 10A; 2001-2002: 15A) |
| dziewięć | ALT-S | 5A | System ładowania |
| dziesięć | GŁOWA (PRAWY) lub GŁOWA (PRAWY-UPR) | 10A lub 15A | Reflektor prawy (światło drogowe) (1998-2000: 10A; 2001-2002: 15A) |
| jedenaście | EFI lub F-HTR | 15A | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 12 | TRĄBIĆ | 10 A | 1998-2000: Klakson, system antykradzieżowy; 2001-2002: Róg |
| 13 | DRL | 7,5A | System świateł do jazdy dziennej |
| czternaście | HEAD RH − Lou ou HEAD RH-LWR | 10 A | Prawy reflektor (światło mijania) |
| piętnaście | GŁOWA LH−Lo lub GŁOWA LH-LWR | 10 A | Reflektor lewy (światło mijania) |
| szesnaście | CDS | 30A | Elektryczne wentylatory chłodzące |
| 32 | POMOC | 50A | Układ klimatyzacji, bezpiecznik „A/C” |
| 33 | GŁÓWNY | 40A | Système de démarrage, „GŁOWA (LH) ou GŁOWA (LH-UPR)”, „GŁOWA (PRAWA)” ou „GŁOWA (RH-UPR)”, „GŁOWA LH-LWR” ou „GŁOWA LH-Lo”, „Głowa Topniki RH -LWR” lub „GŁOWICA RH−Lo” i „DRL” (2000-2002) |
| 34 | RDI | 30A | Elektryczne wentylatory chłodzące |
| 35 | AM1 | 50A | Topniki „CIG”, „TURN”, „GAUGE”, „ECU-IG” i „WIP” |
| 38 | FL ABS | 50A | System antywłamaniowy |
| 39 | FL ALT | 100A | „RDI”, „CDS”, „AM1”, „POWER”, „D/L”, „OGON”, „OBD”, „FOG”, „ECU−B”, „STOP”, „DEF” i „HTR topniki |
