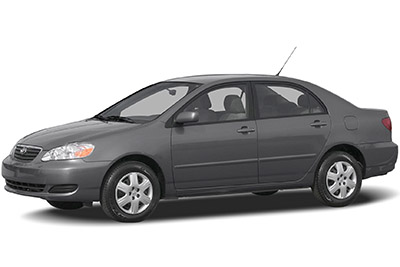

W tym artykule rozważymy dziewiątą generację Toyoty Corolla (E120 / E130), produkowaną od 2003 do 2008 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Corolla 2003, 2004, 2005, 2006, 2007 i 2008 , uzyskaj informacje na temat rozmieszczenie paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Toyota Corolla 2003-2008
Bezpieczniki zapalniczki samochodowej Toyota Corolla to bezpieczniki nr 32 „CIG”, nr 25 „AM1” i nr 30 „P/POINT” w skrzynce bezpieczników w desce rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| 18 | KOLEJKA | 15A | Światła tylne, oświetlenie tablicy rejestracyjnej, oświetlenie deski rozdzielczej, oświetlenie deski rozdzielczej; |
| dziewiętnaście | OBD | 7,5A | Pokładowy system diagnostyczny |
| dwadzieścia | P/W | 30A | Brak obwodu |
| 21 | WYCIERACZKA | 25A | Wycieraczki |
| 22 | AM2 | 15A | Układ ładowania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, układ poduszek powietrznych SRS |
| 23 | ZATRZYMAĆ | 15A | Światła hamowania, wysoko zamontowane światło hamowania, układ przeciwblokujący, układ sterowania blokadą, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, tempomat |
| 24 | DRZWI | 25A | Elektryczny system zamykania drzwi |
| 25 | AM1 | 25A | Topliwy „CIG” |
| 26 | ECU-IG | 10 A | Elektryczny wentylator chłodzący, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, układ wspomagania hamowania, układ sterowania blokadą biegów, układ tempomatu |
| 27 | WYCIERACZKI | 15A | Brak obwodu |
| 28 | Klimatyzacja | 10 A | System klimatyzacji |
| 29 | INV | 15A | Brak obwodu |
| trzydzieści | P/PUNKT | 15A | Gniazdo zasilania (w skrzynce tylnej konsoli) |
| 31 | ECU-B | 10 A | System świateł do jazdy dziennej |
| 32 | PAPIEROS | 15A | Gniazdko elektryczne (na desce rozdzielczej) lub zapalniczka, samochodowy system audio, zegar, elektryczne sterowanie lusterkami, system sterowania blokadą biegów |
| 33 | MIERNIK | 10 A | Wskaźniki i liczniki, system klimatyzacji, system świateł do jazdy dziennej, system ładowania, automatyczne wewnętrzne lusterko wsteczne przeciwodblaskowe, elektryczne szyby, tempomat, odmgławiacz tylnej szyby, światła cofania, światło przypominające o zapięciu pasów pasażera z przodu |
| 34 | PRALKA | 15A | Wycieraczki szyby samochodowej |
| 35 | M-HTR/DEF I-UP | 10 A | Układ sterowania silnikiem |
| 41 | POMOC | 40A | System klimatyzacji |
| 42 | KARMIONY | 40A | Odmgławiacz tylnej szyby, bezpiecznik „M-HTR / DEF I-UP” |
| 43 | POTĘŻNY | 30A | Elektryczne szyby, elektryczny szyberdach |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | MGŁA | 15A | Przednie światła przeciwmgielne |
| 2 | GŁOWICA LEWA W GÓRĘ | 10 A | Reflektor lewy (światło drogowe) |
| 3 | KIEROWNIK HR W GÓRĘ | 10 A | Prawy reflektor (światło drogowe), wskaźnik świateł drogowych |
| 4 | ZAPASOWY | 30A | Zapasowy bezpiecznik |
| pięć | ZAPASOWY | 15A | Zapasowy bezpiecznik |
| 6 | ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| 7 | ETCS | 10 A | 2003-2004: nieużywany; 2005-2008 (silnik 1ZZ-FE): Elektroniczny system sterowania przepustnicą |
| osiem | NIE | 30A | 2003-2004: nieużywany; 2005-2008: Samochodowy system audio |
| dziewięć | GŁÓWNY | 30A | Rozrusznik, bezpiecznik „AM2” |
| dziesięć | KOPUŁA | 15A | Samochodowy system audio, zegar, oświetlenie osobiste, oświetlenie wnętrza, oświetlenie bagażnika, lampka ostrzegawcza otwartych drzwi, bezprzewodowy system zdalnego sterowania |
| jedenaście | TRĄBIĆ | 10 A | trąbić |
| 12 | RYZYKO | 10 A | Awaryjne kierunkowskazy, kierunkowskazy |
| 13 | EFI | 15A lub 20A | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji, bezpiecznik „EFI2”; (silnik 1ZZ-FE – 20A; silnik 2ZZ-GE – 15A) |
| czternaście | ALT-S | 5A | System ładowania |
| piętnaście | GŁOWICA LH LWR | 10 A | Reflektor lewy (światło mijania) |
| szesnaście | GŁOWICA RH LWR | 10 A | Prawy reflektor (światło mijania) |
| 17 | EFI2 | 15A | 2003-2004: nieużywany; 2005-2008 (silnik 1ZZ-FE): Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Układ kontroli emisji |
| 36 | ABS nr 1 | 30A | 2003-2004: Układ przeciwblokujący; 2005-2008: System przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania |
| 37 | WENTYLATOR RDI | 30A | Elektryczny wentylator chłodzący |
| 38 | ABS nr 2 | 40A lub 50A | Bez układu kontroli stabilności pojazdu (40A): Układ przeciwblokujący;
Z systemem kontroli stabilności pojazdu (50A): układ przeciwblokujący, układ kontroli stabilności pojazdu, układ kontroli trakcji, układ wspomagania hamowania; |
| 39 | GŁÓWNA GŁÓWNA | 40A | Topiki „GŁOWICA LH UPR”, „GŁOWICA RH UPR”, „GŁOWICA LH LWR” i „GŁOWICA RH LWR” |
| 40 | POMPA POWIETRZA | 50A | 2003-2004: nieużywany; 2005-2006 (silnik 2ZZ-GE): system kontroli emisji; 2007-2008: nie używany |
| 44 | WSZYSTKO | 100A | System ładowania, „ABS nr 1”, „ABS nr 2”, „RDI FAN”, „FOG”, „HTR”, „AM1”, „POWER”, „DOOR”, „ECU-B”, „ Łączniki OGON”, „STOP”, „P/POINT”, „INV” i „OBD” |
