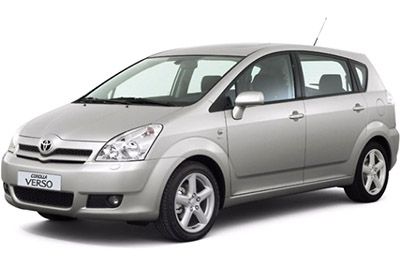

W tym artykule rozważymy trzecią generację Toyoty Corolla Verso (AR10), produkowaną od 2004 do 2009 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Corolla Verso 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
- Układ bezpieczników Toyota Corolla Verso 2004-2009
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Dodatkowa skrzynka bezpieczników
- Skrzynki przekaźnikowe
- Lokalizacja skrzynki bezpieczników
- Schemat skrzynki bezpieczników
- Dodatkowa skrzynka bezpieczników (1ZZ-FE, 3ZZ-FE)
- Dodatkowa skrzynka bezpieczników (1CD-FTV)
- Skrzynka przekaźnikowa
Układ bezpieczników Toyota Corolla Verso 2004-2009
Bezpieczniki zapalniczki (gniazdo) w Toyocie Corolla Verso to bezpiecznik nr 9 „CIG” (zapalniczka) i nr 16 „P/POINT” ( gniazdo) w skrzynce. Bezpieczniki przedziału pasażerskiego.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | IGN | dziesięć | Tempomat, Sterowanie silnikiem, Wielomodowa ręczna skrzynia biegów, System uruchamiania przyciskiem, System immobilizera silnika, System blokady kierownicy, Ostrzeżenie o pasach bezpieczeństwa, SRS |
| 2 | S / TOIT | dwadzieścia | Dach przesuwny |
| 3 | RR MGŁA | 7,5 | Tylne światło przeciwmgielne |
| 4 | FR BROUILLARD | piętnaście | Przednie światło przeciwmgielne |
| pięć | AM1 NR 2 | 7,5 | Tempomat, sterowanie silnikiem, przycisk uruchamiania systemu, system immobilizera silnika, system blokady kierownicy |
| 6 | PODPISAĆ | 7,5 | Klimatyzator (klimatyzacja ręczna), mechanizm otwierania tylnych drzwi, przednie światła przeciwmgielne, światła, oświetlenie wnętrza, przypomnienie o kluczyku i przypomnienie o świetle, asystent parkowania TOYOTA |
| 7 | PR WIP | dwadzieścia | Tylna wycieraczka i spryskiwacz |
| osiem | WSKAŹNIK NR 2 | 7,5 | System audio, system nawigacji, światła cofania, monitor wspomagania zakrętów, wielotrybowa ręczna skrzynia biegów, wspomaganie parkowania TOYOTA, kierunkowskazy i światła awaryjne |
| dziewięć | PAPIEROS | piętnaście | Zapalniczka |
| dziesięć | POMOC | dziesięć | Klimatyzacja, Ogrzewanie, Ogrzewanie elektryczne (na gorący gaz), Podgrzewane siedzenie |
| jedenaście | – | – | – |
| 12 | RAD nr 1 | 7,5 | System audio, Monitor asystenta zakrętów, Reflektor (ze światłami do jazdy dziennej), System nawigacyjny, Gniazdo zasilania, System uruchamiania przyciskiem, System immobilizera silnika, System blokady kierownicy, Zdalnie sterowane lusterko , Pomoc w parkowaniu TOYOTA |
| 13 | DEF RR | trzydzieści | Podgrzewane lusterka, odmgławiacz tylnej szyby |
| czternaście | KOLEJKA | dziesięć | Prędkościomierz kombinowany, sterowanie silnikiem (1ZZ-FE, 3ZZ-FE), regulacja poziomu świateł przednich, przypomnienie o kluczyku i przypomnienie o świetle, tylne światło przeciwmgielne, światło tylne |
| piętnaście | OBD2 | 7,5 | Pokładowy system diagnostyczny |
| szesnaście | P/PUNKT | piętnaście | Wtyczka |
| 17 | DRZWI | 25 | Otwieracz tylnych drzwi, sterowanie zamkiem drzwi, podwójna blokada, reflektor (ze światłami do jazdy dziennej), oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, system uruchamiania przycisku, system immobilizera silnika, blokada kierownicy systemu sterowania, bezprzewodowe sterowanie zamkiem drzwi |
| 18 | TEC | 25 | Wycieraczka i spryskiwacz przedniej szyby, środek do czyszczenia reflektorów |
| dziewiętnaście | ECU-IG | 7,5 | ABS, doładowanie, nagrzewnica paliwa, wentylator chłodnicy i wentylator skraplacza (1CD-FTV), wentylator chłodnicy (1ZZ-FE, 3ZZ-FE), VSC |
| dwadzieścia | S-HTR | dwadzieścia | Ogrzewanie siedzenia |
| 21 | WSKAŹNIK NR 1 | dziesięć | ABS, automatyczne lusterko przeciwodblaskowe EC, otwieranie tylnych drzwi, monitor wspomagania zakrętów, tempomat, spryskiwacze reflektorów, reflektor (ze światłami do jazdy dziennej), oświetlenie wnętrza, przypomnienie o kluczyku i przypomnienie o świetle, lusterko do ogrzewania postojowego, elektryczne szyby, przycisk Start system, Immobiliser silnika, System blokady kierownicy, Tylna szyba defogger, Ostrzeżenie o pasach bezpieczeństwa, Przesuwany dach, SRS, Pomoc w parkowaniu TOYOTA, VSC |
| 22 | ZATRZYMAĆ | piętnaście | ABS, tempomat, sterowanie silnikiem, wielotrybowa manualna skrzynia biegów, przycisk startu, system immobilizera silnika, system blokady kierownicy, światło hamowania, VSC |
| Przekaźnik | |||
| R1 | – | – | |
| R2 | POMOC | Podgrzewacz wody | |
| R3 | SIEDZIBA | Ogrzewanie siedzenia | |
| R4 | IG1 | Zapłon | |
| R5 | KOLEJKA | Światła tylne |
Reklamy reklamowe
Dodatkowa skrzynka bezpieczników
Rozmieszczenie bezpieczników w dodatkowej skrzynce bezpiecznikowej
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | CAC | 25 | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy (LHD) |
| 2 | RLP/W | dwadzieścia | Lewa tylna szyba elektryczna |
| 3 | Sugerowana cena detaliczna/W | dwadzieścia | Elektrycznie sterowane tylne prawe okno |
| 4 | FLP / W | dwadzieścia | Elektryczna szyba przednia lewa |
| pięć | PRF/W | dwadzieścia | Elektryczna szyba przednia prawa |
| 6 | ECU-B NR 1 | 7,5 | Wielotrybowa manualna skrzynia biegów |
| 7 | – | – | – |
| osiem | – | – | – |
| dziewięć | Klimatyzacja | dziesięć | Klimatyzator (ręczna klimatyzacja), ogrzewanie elektryczne (typ gorącego gazu) |
| dziesięć | SPOTKANIE | pięć | ABS, Klimatyzacja, System audio, Ładowanie, Prędkościomierz kombinowany, Monitor wspomagania zakrętów, Tempomat, Podwójna blokada, Sterowanie silnikiem, Światła, Oświetlenie wnętrza, Przypomnienie o kluczyku i przypomnienie o świetle, Wielomodowa manualna skrzynia biegów, System nawigacyjny, Ogrzewanie elektryczne, Start przyciskiem System, system immobilizera silnika, system blokady układu kierowniczego, ostrzeżenie o pasach bezpieczeństwa, szyberdach, SRS, wspomaganie parkowania TOYOTA, VSC |
| jedenaście | DEF I/UP | 7,5 | Sterowanie silnikiem (1ZZ-FE, 3ZZ-FE), odmgławiacz tylnej szyby |
| 12 | MNIE HTR | dziesięć | Podgrzewane lustro |
| 13 | RAD NR 2 | piętnaście | System audio, system nawigacji, monitor asystenta zakrętów, pomoc w parkowaniu TOYOTA |
| czternaście | KOPUŁA | 7,5 | ABS, Klimatyzacja, System audio, System nawigacyjny, Ładowanie, Kombinowany prędkościomierz, Monitor wspomagania zakrętów, Tempomat, Podwójna blokada, Sterowanie silnikiem, Sterowanie silnikiem, Światła, Oświetlenie wewnętrzne, Przypomnienie o kluczyku i przypomnienie o świetle, Skrzynia biegów Manualna w wielu trybach, Moc zasilanie Ogrzewanie, przycisk uruchamiania systemu, system immobilizera silnika, system blokady kierownicy, ostrzeżenie o pasach bezpieczeństwa, szyberdach, SRS, pomoc w parkowaniu TOYOTA, VSC |
| piętnaście | ECU-B NR 2 | 7,5 | Klimatyzacja, otwieranie tylnych drzwi, sterowanie zamkiem drzwi, podwójna blokada, spryskiwacz reflektorów, reflektor (ze światłami do jazdy dziennej), ogrzewanie, oświetlenie wnętrza, przypomnienie o kluczyku i przypomnienie o świetle, system uruchamiania za pomocą przycisku, system immobilizera silnika, system blokady kierownicy, TOYOTA Pomoc w parkowaniu, bezprzewodowa kontrola zamka drzwi |
| szesnaście | – | – | – |
Skrzynki przekaźnikowe
Skrzynka przekaźników №1
Skrzynka przekaźników №2
Skrzynka przekaźników №3
| Nie. | Przekaźnik |
|---|---|
| Skrzynka przekaźników №1: | |
| R1 | Akcesoria (ACC) |
| R2 | Rozrusznik (ST) |
| Skrzynka przekaźników nr 2: | |
| R1 | Wtyczka |
| R2 | Zapłon (IG2) |
| Skrzynka przekaźników №3: | |
| R1 | Przednie światło przeciwmgielne |
| R2 | Tylne światło przeciwmgielne |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
1ZZ-FE, 3ZZ-FE
1CD-FTV
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | – | – | – |
| 2 | CSV | 25 | 1CD-FTV: VSC |
| 2 | abs | 25 | 1CD-FTV: ABS |
| 2 | – | – | 1ZZ-FE, 3ZZ-FE: – |
| 3 | – | – | – |
| 4 | – | – | – |
| pięć | – | – | – |
| 6 | ALT-S | 7,5 | Ładowanie |
| 7 | CDC | trzydzieści | Topniki „ECU-B NO.2”, „KOPUŁKA”, „RAD NO.2” |
| osiem | AM2 NR 2 | 7,5 | Tempomat, Sterowanie silnikiem, Zapłon, Wielotrybowa ręczna skrzynia biegów, System uruchamiania przyciskiem, System immobilizera silnika, System blokady kierownicy |
| dziewięć | RYZYKO | dziesięć | Kierunkowskazy i światła awaryjne |
| dziesięć | F-HTR | 25 | 1CD-FTV: podgrzewacz paliwa |
| jedenaście | TRĄBIĆ | piętnaście | trąbić |
| 12 | EFI | dwadzieścia | Tempomat, kontrola silnika |
| 13 | STR LOCK | dwadzieścia | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| czternaście | AM2 nr 1 | trzydzieści | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| piętnaście | GŁÓWNY | pięćdziesiąt | Środek do czyszczenia reflektorów, Reflektor |
| szesnaście | AMI NR 1 | pięćdziesiąt | 1CD-FTV : „ACC”, „CIG”, „RAD NO.1”, „ECU-B NO.1”, „FL P/W”, „FR P/W”, „RL P/W”, ” RR P/W” |
| 17 | H/CLN | trzydzieści | 1CD-FTV: Środek do czyszczenia reflektorów |
| 18 | POMOC | 40 | Klimatyzacja, Ogrzewanie |
| dziewiętnaście | CDS | trzydzieści | 1CD-FTV: wentylator chłodnicy i wentylator skraplacza |
| dwadzieścia | RDI | 40 | Wentylator chłodnicy |
| 21 | CSV | pięćdziesiąt | 1CD-FTV: VSC |
| 21 | abs | 40 | 1CD-FTV: ABS |
| 22 | IG2 | dwadzieścia | 1ZZ-FE, 3ZZ-FE: sterowanie silnikiem, zapłon, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| 23 | ETCS | dziesięć | 1ZZ-FE, 3ZZ-FE: tempomat, sterowanie silnikiem |
| 24 | BIURO RZĄDU | pięćdziesiąt | 1ZZ-FE, 3ZZ-FE: Wielomodowy podręcznik transmisji |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| Przekaźnik | |||
| R1 | GŁÓWNA EFI | 1CD-FTV: | |
| R2 | EDU | 1CD-FTV: | |
| R3 | WENTYLATOR NR 3 | 1CD-FTV: elektryczny wentylator chłodzący | |
| R4 | WENTYLATOR NR 1 | Elektryczny wentylator chłodzący | |
| R5 | WENTYLATOR NR 2 | 1ZZ-FE, 3ZZ-FE: elektryczny wentylator chłodzący | |
| R6 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R7 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R8 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R9 | – | 1ZZ-FE, 3ZZ-FE: – |
Reklamy reklamowe
Dodatkowa skrzynka bezpieczników (1ZZ-FE, 3ZZ-FE)
Dodatkowa skrzynka bezpieczników w komorze silnika (1ZZ-FE, 3ZZ-FE)
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | EFI NR 1 | dziesięć | Tempomat, kontrola silnika |
| 2 | EFI NR 2 | 7,5 | Kontrola silnika |
| 3 | CSV | 25 | CSV |
| 3 | abs | 25 | abs |
| 4 | WSZYSTKO | 100 | Przekaźnik IG1, przekaźnik TAIL, przekaźnik SEAT HTR, „H-LP CLN”, „AMI NO.1”, „RDI”, „CDS”, „VSC” (50A), „VSC” (25A), „ABS” ( 40A), „ABS” (25A), „H/CLN”, „RR DEF”, „AMI NR 2”, „RR FOG”, „S/ROOF”, „STOP”, „P/POINT”, ” Topniki FR FOG”, „OBD2”, „DOOR” |
| pięć | CSV | pięćdziesiąt | CSV |
| pięć | abs | 40 | abs |
| 6 | AMI NR 1 | pięćdziesiąt | „ACC”, „CIG”, „RAD NO.1”, „ECU-B NO.1”, „FL P/W”, „FR P/W”, „RL P/W”, „RR P/W „ |
| 7 | CLN H-LP | trzydzieści | Środek do czyszczenia reflektorów |
| Przekaźnik | |||
| R1 | GŁÓWNA EFI | ||
| R2 | IG2 | Zapłon | |
| R3 | BIURO RZĄDU |
Dodatkowa skrzynka bezpieczników (1CD-FTV)
Dodatkowa skrzynka bezpieczników w komorze silnika (1CD-FTV)
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | RFGHTR | trzydzieści | Grzałka elektryczna (typ gorącego gazu) |
| 2 | HTR NR 2 | pięćdziesiąt | Grzałka elektryczna (typ elektryczny) |
| 3 | HTR NR 1 | pięćdziesiąt | Grzałka elektryczna (typ elektryczny) |
| 4 | BLASK | 80 | Świeca żarowa |
| pięć | WSZYSTKO | 140 | Przekaźnik IG1, przekaźnik TAIL, przekaźnik SEAT HTR, „H-LP CLN”, „AMI NO.1”, „RDI”, „CDS”, „VSC” (50A), „VSC” (25A), „ABS” ( 40A), „ABS” (25A), „H/CLN”, „RR DEF”, „GLOW”, „HTR NR 1”, „HTR NR 2”, „RFGHTR”, „AMI NR 2”, Topniki „RR FOG”, „S/ROOF”, „STOP”, „P/POINT”, „FR FOG”, „OBD2”, „DOOR” |
| Przekaźnik | |||
| R1 | RFG HTR | Grzałka elektryczna (typ gorącego gazu) | |
| R2 | HTR NR 2 | Grzałka elektryczna (typ elektryczny) | |
| R3 | HTR NR 1 | Grzałka elektryczna (typ elektryczny) |
Skrzynka przekaźnikowa
Skrzynka przekaźników komory silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | H-LP HI LH | dziesięć | Reflektor lewy (światło drogowe) |
| 2 | H-LP HI RH | dziesięć | Prawy reflektor (światło drogowe), prędkościomierz kombinowany |
| 3 | H-LP LH | dziesięć | Reflektor lewy (światło mijania) |
| 4 | H-LP RH | dziesięć | Prawy reflektor (światło mijania) |
| Przekaźnik | |||
| R1 | KLAKSON | klakson | |
| R2 | F-HTR | Ogrzewanie olejowe | |
| R3 | H-LP | Reflektor | |
| R4 | NISKA | Opornik | |
| R5 | WENTYLATOR NR 2 | Elektryczny wentylator chłodzący |
