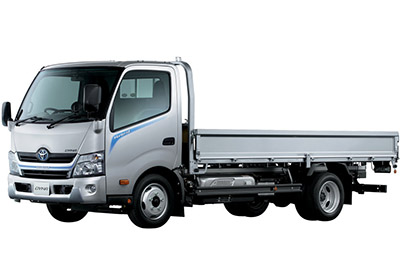

Toyota Dyna Medium Truck (U600 / U800) jest dostępna od 2011 do chwili obecnej. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Dyna 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczniki).
Contents
Układ bezpieczników Toyota Dyna 2011-2018
Skrzynka bezpieczników №1 (w desce rozdzielczej)
Schemat skrzynki bezpieczników
Przydział bezpieczników w skrzynce bezpiecznikowej №1
| Nie. | Nazwisko | Natężenie [A] | Opis |
|---|---|---|---|
| jeden | PAPIEROS | piętnaście | Zapalniczka |
| 2 | DRZWI | trzydzieści | Elektryczny system zamykania drzwi |
| 3 | IG1-NO.2 | dziesięć | Wskaźniki i mierniki, wskaźniki przypomnienia serwisowego i klakson, światła cofania, tylny klakson; |
| 4 | TEC | trzydzieści | Wycieraczki i spryskiwacze przedniej szyby |
| pięć | Klimatyzacja | dziesięć | System klimatyzacji |
| 6 | IG1 | dziesięć | Światła cofania, tylny brzęczyk |
| 7 | TRN | dziesięć | Migacze, migacze awaryjne |
| osiem | ECU-IG | dziesięć | System antywłamaniowy |
| dziewięć | RR-FOG | dziesięć | Tylne światło przeciwmgielne |
| dziesięć | OBD | dziesięć | Pokładowy system diagnostyczny |
| jedenaście | KOPUŁA | dziesięć | Światła wewnętrzne |
| 12 | ECU-B | dziesięć | Reflektory, tylne światła |
| 13 | KOLEJKA | piętnaście | Światła tylne, przednie światła pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie deski rozdzielczej, tylne światło przeciwmgielne; |
| czternaście | H-LP LL | dziesięć | Reflektor lewy (światła mijania) (pojazd z systemem świateł do jazdy dziennej) |
| piętnaście | H-LP RL | dziesięć | Prawy reflektor (światła mijania) (pojazd z systemem świateł do jazdy dziennej) |
| szesnaście | H-LP LH | dziesięć | Reflektor lewy (światło drogowe) (pojazd z systemem świateł do jazdy dziennej) |
| szesnaście | H-LP LH | piętnaście | Reflektor lewy (światło drogowe) (pojazd bez systemu świateł do jazdy dziennej) |
| 17 | H-LP RH | dziesięć | Prawy reflektor (światło drogowe) (pojazd z systemem świateł do jazdy dziennej) |
| 17 | H-LP RH | piętnaście | Prawy reflektor (światło drogowe) (pojazd bez systemu świateł do jazdy dziennej) |
| 18 | TRĄBIĆ | dziesięć | Rogi |
| dziewiętnaście | SAT | dziesięć | Sygnalizatory awaryjne |
| dwadzieścia | ZATRZYMAĆ | dziesięć | Światła stopu |
| 21 | NS | dziesięć | System startowy |
| 22 | IG2 | dziesięć | System poduszek powietrznych SRS |
| 23 | Klimatyzacja nr 2 | dziesięć | System klimatyzacji |
| 24 | ZAPASOWY | dziesięć | Zapasowy bezpiecznik |
| 25 | ZAPASOWY | piętnaście | Zapasowy bezpiecznik |
| 26 | ZAPASOWY | dwadzieścia | Zapasowy bezpiecznik |
| 27 | ZAPASOWY | trzydzieści | Zapasowy bezpiecznik |
| 37 | POTĘŻNY | trzydzieści | Elektryczne szyby, elektryczny system blokowania drzwi |
Reklamy reklamowe
Skrzynka bezpieczników nr 2 (lewa strona pojazdu)
Schemat skrzynki bezpieczników
Przydział bezpieczników w skrzynce bezpiecznikowej №2
| Nie. | Nazwisko | Natężenie [A] | Opis |
|---|---|---|---|
| 28 | MGŁA | piętnaście | Światło mgły |
| 29 | F/HTR | trzydzieści | Ogrzewanie przednie |
| trzydzieści | EFI1 | dziesięć | Układ sterowania silnikiem |
| 31 | ALT-S | dziesięć | System ładowania, lampka kontrolna systemu ładowania |
| 32 | AM2 | dziesięć | Wyłącznik silnika |
| 33 | AF | piętnaście | AF |
| 34 | DPE | 25 | Układ sterowania silnikiem |
| 35 | E-FAN | trzydzieści | Elektryczny wentylator chłodzący |
| 36 | EDU | dwadzieścia | EDU |
| 38 | PTC1 | pięćdziesiąt | Grzałka PTC |
| 39 | PTC2 | pięćdziesiąt | Grzałka PTC |
| 40 | AM1 | trzydzieści | Wyłącznik silnika, bezpieczniki „CIG”, „AIR BAG” i „GAUGE” |
| 41 | PROWADZIĆ | 40 | Latarnie morskie |
| 42 | GŁÓWNA1 | trzydzieści | Topniki «HAZ», «HORN», «STOP» i «ECU-B» |
| 43 | Sekcja | pięćdziesiąt | System antywłamaniowy |
| 44 | POMOC | 40 | System klimatyzacji |
| 45 | P-ZASADNICZY | trzydzieści | Elektryczny wentylator chłodzący |
| 46 | P-COOL RR HTR | 40 | System klimatyzacji |
| 47 | ABS2 | trzydzieści | System antywłamaniowy |
| 48 | GŁÓWNA3 | pięćdziesiąt | Artyleria „TRN”, „ECU-IG”, „IG1”, „A/C”, „WIP” i „DRZWI” |
| 49 | ZLECENIODAWCA2 | pięćdziesiąt | Bezpieczniki „OBD”, „OGON”, „KOPUŁKA”, „RR-FOG” i „POWER” |
| pięćdziesiąt | WSZYSTKO | 140 | System ładowania |
| 51 | POŚWIATA | 80 | Układ wstępnego podgrzewania silnika |
| 52 | NS | 60 | System startowy |
