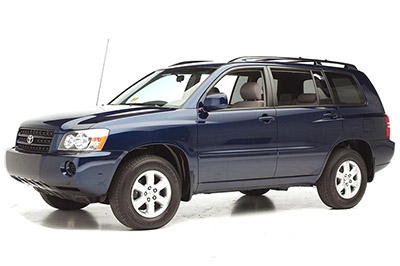

W tym artykule przyjrzymy się pierwszej generacji Toyoty Highlander (XU20), produkowanej od 2000 do 2007 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Toyoty Highlander 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , uzyskaj informacje na temat położenie paneli bezpieczników wewnątrz samochodu i ustalenie przypisania każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Toyota Highlander 2001-2007 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo zasilania) w Toyota Highlander to bezpieczniki nr 3 „CIG” (zapalniczka) i nr 5 „PWR OUTLET1” (gniazda zasilania) w skrzynce bezpieczników panelu na pokładzie.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za pokrywą po lewej stronie kierownicy.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Chronione komponenty |
|---|---|---|---|
| jeden | IGN | 7,5 | 2001-2003: Wskaźniki i liczniki, system poduszek powietrznych SRS |
| jeden | IGN | dziesięć | 2004-2007: Wskaźniki i mierniki, system poduszek powietrznych SRS, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system klasyfikacji pasażerów z przodu |
| 2 | RADIO nr 2 | 7,5 | System audio, system blokady biegów, system nawigacji, system rozrywki dla tylnych siedzeń, system klimatyzacji, system komunikacji multipleksowej |
| 3 | PAPIEROS | piętnaście | Zapalniczka |
| 4 | DRZWI TYŁ DRZWI | dwadzieścia | 2001-2003: Elektryczne szyby |
| 4 | DRZWI PR PRZ | dwadzieścia | 2004-2007: Elektryczne szyby |
| pięć | MOC WYJŚCIOWA | piętnaście | Punkty sprzedaży |
| 6 | FR BROUILLARD | dziesięć | 2001-2003: Przednie światła przeciwmgielne |
| 6 | FR BROUILLARD | dwadzieścia | 2004-2007: Przednie światła przeciwmgielne |
| 7 | SRS-IG | piętnaście | 2001-2003: system poduszek powietrznych SRS |
| osiem | ECU-IG | piętnaście | 2001-2003: Elektrycznie sterowany szyberdach, układ przeciwblokujący, system kontroli poślizgu pojazdu, system blokady biegów, system ładowania, tempomat, kierunkowskazy awaryjne, system rozrusznika |
| osiem | ECU-IG | dziesięć | 2004-2007: elektryczny szyberdach, układ przeciwblokujący, układ kontroli stabilności pojazdu, układ blokady biegów, układ ładowania, układ rozruchowy |
| dziewięć | WYCIERACZKA | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| dziesięć | DRZWI PR PRZ | dwadzieścia | 2001-2003: Elektryczne szyby |
| dziesięć | DRZWI TYŁ DRZWI | dwadzieścia | 2004-2007: Elektryczne szyby |
| jedenaście | PORTE P FR | 25 | 2001-2003: elektryczne szyby, dzięki uprzejmości oświetlenie drzwi, elektryczny system zamykania drzwi |
| jedenaście | D FR PORTE | 25 | 2004-2007: Elektryczne szyby, oświetlenie drzwi grzecznościowych, elektryczny system zamykania drzwi |
| 12 | S / TOIT | dwadzieścia | elektryczny szyberdach |
| 13 | PODGRZEWACZ WODY | piętnaście | 2001-2003: Układ klimatyzacji, elektryczny wentylator chłodzący, tylny odmgławiacz, odmgławiacz lusterek zewnętrznych, wskaźniki i mierniki |
| 13 | PODGRZEWACZ WODY | dziesięć | 2004-2007: Układ klimatyzacji, elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, odmgławiacz lusterek zewnętrznych, wskaźniki i mierniki |
| czternaście | IG1 | 7,5 | Światła cofania, system kontroli poślizgu pojazdu, system wielopunktowego wtrysku paliwa / system sekwencyjnego wielopunktowego wtrysku paliwa, podgrzewane lusterka zewnętrzne, system elektrycznego zamka drzwi, system zdalnego sterowania bezprzewodowego, system nawigacji, system komunikacji multipleksowej |
| piętnaście | PR WIP | piętnaście | Wycieraczka tylnej szyby |
| szesnaście | ZATRZYMAĆ | dwadzieścia | Światła hamowania, mocne światło hamowania, system przeciwblokujący, system kontroli poślizgu pojazdu, system blokady zmiany biegów, system tempomatu, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, przyczepa oświetleniowa, system komunikacji multipleksowej |
| 17 | OBD | 7,5 | Pokładowy system diagnostyczny |
| 18 | SIEDZIBA | piętnaście | Podgrzewane siedzenia |
| dziewiętnaście | IG2 | piętnaście | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania, układ rozruchowy |
| dwadzieścia | PRALKA | dwadzieścia | Lampka ostrzegawcza poziomu płynu do spryskiwaczy |
| 21 | RR MGŁA | 7,5 | Tylne światła przeciwmgielne |
| 22 | FR DEF | dwadzieścia | Układ klimatyzacji, odmgławiacze lusterek zewnętrznych |
| 23 | D FR PORTE | dwadzieścia | 2001-2003: Elektryczne szyby, oświetlenie grzecznościowe drzwi |
| 23 | PORTE P FR | dwadzieścia | 2004-2007: Okna elektryczne, oświetlenie w drzwiach grzecznościowych, system komunikacji multipleksowej |
| 24 | KOLEJKA | dziesięć | Światła tylne, oświetlenie tablicy rejestracyjnej, oświetlenie deski rozdzielczej, przednie światła przeciwmgielne, przednie boczne lampy obrysowe, tylne boczne lampy obrysowe, lampy postojowe; |
| 25 | PODPISAĆ | 7,5 | Oświetlenie deski rozdzielczej, oświetlenie przyczepy |
| 26 | AM1 | 40 | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 27 | POTĘŻNY | trzydzieści | Fotel elektryczny |
| Nie. | Przekaźnik |
|---|---|
| R1 | Tylne światła |
| R2 | Światła przeciwmgielne |
| R3 | Przekaźnik akcesoriów (ACC) |
Reklamy reklamowe
Skrzynka przekaźnikowa
| Nie. | Przekaźnik |
|---|---|
| R1 | Przekaźnik otwarcia obwodu |
| R2 | Przekaźnik ogrzewania siedzenia |
| R3 | Przekaźnik odszraniania |
Skrzynki bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Chronione komponenty |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | A F | 25 | 2004-2007: Czujnik stosunku powietrza do paliwa |
| 4 | kineskop | 7,5 | 2004-2007: System rozrywki dla tylnych siedzeń, system nawigacji |
| pięć | WEJŚCIE | 7,5 | 2004-2007: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| 6 | WEJŚCIE | 7,5 | 2001-2003: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | ABS3 | 7,5 | 2001-2003: System kontroli poślizgu pojazdu |
| 7 | EFI NR 2 | dziesięć | 2004-2007: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| osiem | GŁOWICA LP RH LWR | piętnaście | 2001-2003: Prawy reflektor (światło mijania) |
| osiem | ETCS | dziesięć | 2004-2007: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| dziewięć | GŁOWICA LP LH LWR | piętnaście | 2001-2003: Lewy reflektor (światło mijania) |
| dziewięć | RR HTR | piętnaście | 2004-2007: Tylny układ klimatyzacji |
| dziesięć | A F | 25 | 2001-2003: Czujnik stosunku powietrza do paliwa |
| dziesięć | H-LP RH LWR | piętnaście | 2004-2007: Prawy reflektor (światło mijania) |
| jedenaście | H-LP LH LWR | piętnaście | 2004-2007: Lewy reflektor (światło mijania) |
| 12 | ALT-S | 7,5 | System ładowania |
| 13 | GNIAZDO ZASILANIA2 | dwadzieścia | 2004-2007: Gniazda zasilania |
| czternaście | HOLOWNICZY | dwadzieścia | Światła przyczepy |
| piętnaście | TRĄBIĆ | dziesięć | Rogi |
| szesnaście | BEZPIECZEŃSTWO | piętnaście | System antywłamaniowy |
| 17 | TETE LP RH UPR | dziesięć | 2001-2003: Prawy reflektor (światło drogowe) |
| 17 | UPR H-LP RH | dziesięć | 2004-2007: Prawy reflektor (światło drogowe) |
| 18 | ECU-B | 7,5 | System antykradzieżowy, system klimatyzacji, system kontroli poślizgu pojazdu, wskaźniki i mierniki, bezprzewodowy system zdalnego sterowania, elektryczne zamki drzwi, system komunikacji multipleksowej, elektroniczny szyberdach, system klasyfikacji pasażerów z przodu |
| dziewiętnaście | EFI | dwadzieścia | 2001-2003: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa, system immobilizera silnika |
| dziewiętnaście | EFI NR 1 | dwadzieścia | 2004-2007: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa |
| dwadzieścia | ZAMEK | 25 | Elektryczny system zamykania drzwi, system antykradzieżowy |
| 21 | GŁOWICA LP LH GÓRA | dziesięć | 2001-2003: Lewy reflektor (światło drogowe) |
| 21 | H-LP LH UPR | dziesięć | 2004-2007: Lewy reflektor (światło drogowe) |
| 22 | RADIO nr 1 | 25 | System nagłośnieniowy |
| 23 | KOPUŁA | dziesięć | Oświetlenie osobiste, oświetlenie wnętrza, oświetlenie lusterka kosmetycznego, oświetlenie wyłącznika zapłonu, bezprzewodowy system zdalnego sterowania, wskaźniki i mierniki, system nawigacji |
| 24 | – | – | Sąd |
| 25 | RYZYKO | piętnaście | Kierunkowskazy awaryjne, oświetlenie deski rozdzielczej, światła przyczepy |
| 26 | ZAPASOWY | 7,5 | Zapasowy bezpiecznik |
| 27 | ZAPASOWY | piętnaście | Zapasowy bezpiecznik |
| 28 | ZAPASOWY | 25 | Zapasowy bezpiecznik |
| 29 | GŁÓWNY | 40 | 2001-2003 : Topniki « HEAD LP RH LWR », « HEAD LP LH LWR », « HEAD LP RH UPR » i « HEAD LP LH UPR » 2004-2007 : « H-LP RH LWR », « H-LP LH LWR Topniki ”, „H-LP RH UPR” i „H-LP LH UPR” |
| trzydzieści | AM2 | trzydzieści | Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 31 | ABS2 | 40 | 2001-2003: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 31 | ABS2 | pięćdziesiąt | 2004-2007: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 32 | ABS1 | 40 | 2001-2003: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 32 | ABS1 | trzydzieści | 2004-2007: Układ przeciwblokujący, system kontroli stabilności pojazdu |
| 33 | PODGRZEWACZ WODY | pięćdziesiąt | 2001-2003: System klimatyzacji |
| 33 | POMOC | pięćdziesiąt | 2004-2007: System klimatyzacji |
| 34 | RDI | trzydzieści | Elektryczne wentylatory chłodzące |
| 35 | DEF RR | trzydzieści | Odmgławiacze tylnej szyby |
| 36 | CDS | trzydzieści | Elektryczne wentylatory chłodzące |
| 37 | WSZYSTKO | 140 | „ABS1”, „ABS2”, „RDI”, CCDS”, „RR DEF”, „NAGRZEWNICA”, „AM1”, „AM2”, „CTAIL”, „PANEL”, „STOP”, D”S/DACH” i bezpieczniki D”SEAT HTR” |
| 38 | RDI | pięćdziesiąt | Brak obwodu |
| Przekaźnik | |||
| R1 | Elektryczne wentylatory chłodzące (FAN NO.1) | ||
| R2 | Wejście | ||
| R3 | Wentylatory elektryczne chłodzące (FAN N0.3) | ||
| R4 | Czujnik stosunku powietrza do paliwa (A/F) | ||
| R5 | Falownik | ||
| R6 | – | ||
| R7 | Wentylatory elektryczne chłodzące (FAN N0.2) | ||
| R8 | – | ||
| R9 | Sprzęgło sprężarki klimatyzacji (MG CLT) | ||
| R10 | trąbić | ||
| R11 | EFI | ||
| R12 | Odmgławiacz tylnej szyby | ||
| R13 | Reflektor (REFLEKTOR PRZEDNI) | ||
| R14 | – |
Reklamy reklamowe
Skrzynka przekaźników ABS
| Nie. | Nazwisko | Wzmacniacz | Chronione komponenty |
|---|---|---|---|
| jeden | – | – | – |
| Przekaźnik | |||
| R1 | – | ||
| R2 | CIĘCIE ABS | ||
| R3 | ABS MTR |
Dodatkowa skrzynka bezpieczników (jeśli dotyczy)
| Nie. | Nazwisko | Wzmacniacz | Chronione komponenty |
|---|---|---|---|
| jeden | DRL | 7,5 | System świateł do jazdy dziennej |
| Przekaźnik | |||
| R1 | System świateł do jazdy dziennej (DRL nr 2) | ||
| R2 | System świateł do jazdy dziennej (DRL nr 4) | ||
| R3 | System świateł do jazdy dziennej (DRL nr 3) |
