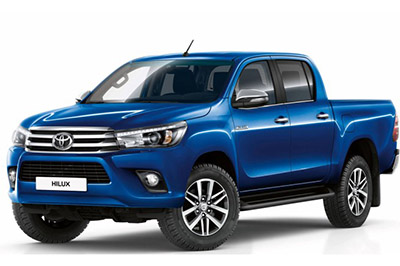

W tym artykule rozważymy ósmą generację Toyoty Hilux (AN120 / AN1300), dostępną od 2015 roku do dnia dzisiejszego. Znajdziesz tu schematy skrzynek bezpieczników Toyota Hilux 2015, 2016, 2017, 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczników ) i przekaźnika.
Contents
Układ bezpieczników Toyota Hilux 2015-2019 …
Bezpieczniki zapalniczki (gniazdo zasilania) w Toyocie Hilux to bezpiecznik nr 21 „P/OUTLET NO.1” ( gniazdko zasilania) w skrzynce bezpieczników w desce rozdzielczej oraz bezpiecznik nr 4 (gniazdo – falownik) w skrzynce bezpieczników w komorze silnika.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
- Skrzynka przekaźnikowa nr 1
- ECU poziomowania reflektorów
- ECU bramy sieciowej
- Skrzynka bezpieczników/korpus ECU
- Zatrzymanie silnika i uruchomienie ECU
- LHD: telefon nadawczo-odbiorczy
- Sterownik sterowania 4WD
- ECM
- Inteligentny odbiornik kontroli drzwi (z systemem Entry & Start)
Odbiornik kontroli drzwi (bez systemu Entry & Start) - ECU sterowania skrzynią biegów
- Skrzynka przekaźnikowa nr 2
- Sterownik silnika turbo
- Skrzynka przekaźnikowa nr 3
- LHD: nawigacja ECU
- Skrzynka przekaźnikowa nr 4
- ECU sterowania blokadą zmiany biegów (przesunięcie podłogi skrzyni biegów)
- Wzmacniacz klimatyzacji
- Czujnik poduszki powietrznej
- Siłownik blokady kierownicy lub wspornik górny
- Złącze przyłączeniowe
- RHD: Przekaźnik kontroli drzwi z podwójną blokadą
Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po lewej stronie), pod pokrywą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | DRZWI NR 2 | 25 | Okno elektryczne |
| 2 | DRZWI P/L | 25 | Okno elektryczne |
| 3 | ROZMIAR R/P | 25 | Okno elektryczne |
| 4 | DRZWI NR 1 | trzydzieści | Okno elektryczne |
| pięć | ETCS | dziesięć | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| pięć | EFI-GŁÓWNY NR 1 | 25 | 1GD-FTV, 2GD-FTV: ABS, klimatyzacja, wspomaganie zjeżdżania ze wzniesienia, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wspomaganie ruszania pod górę, TRC, VSC |
| 6 | EFI-GŁÓWNY NR 1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, klimatyzacja, regulacja wspomagania zjazdu ze wzniesienia, wielopunktowy układ wtrysku paliwa / wielopunktowy układ wtrysku paliwa sekwencyjny, ruszanie pod górę wspomaganie kontroli, TRC, VSC |
| 6 | EFI-GŁÓWNY NR 2 | 25 | 1GD-FTV, 2GD-FTV: wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| 7 | WYCIECZKA I HAZ | dziesięć | Kierunkowskazy i światła awaryjne, połączony prędkościomierz, sterowanie zamkiem drzwi, wejście i. System rozrusznika, system immobilizera, rozrusznik, blokada kierownicy, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi |
| osiem | AM2 NR 2 | trzydzieści | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi |
| dziewięć | POMOC | 40 | Klimatyzator, ładowanie |
| dziesięć | AM1 | 40 | System wejścia i startu, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi; |
| jedenaście | KOLEJKA | dziesięć | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: światło tylne, oświetlenie, automatyczne sterowanie oświetleniem, ładowanie, system wjazdu i startu, przednie światło przeciwmgielne, system immobilizera, przypomnienie o kluczyku, Przypomnienie o oświetleniu, tylne światło przeciwmgielne, rozrusznik, blokada kierownicy, bezprzewodowa kontrola zamka drzwi |
| jedenaście | ECU-ALT NR 2 | dziesięć | 1GD-FTV, 2GD-FTV: sterowanie zamkiem drzwi, elektryczne okno, urządzenie antykradzieżowe |
| 12 | BROUILLARD FR / DRL | dziesięć | Przednie światło przeciwmgielne, reflektor, oświetlenie, światło tylne |
| 13 | ECU-ALT NR 2 | dziesięć | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: sterowanie zamkiem drzwi, elektryczne szyby, zabezpieczenie przed kradzieżą |
| 13 | KOLEJKA | dziesięć | 1GD-FTV, 2GD-FTV: światło tylne, oświetlenie, automatyczne sterowanie światłem, obciążenie, wejście i. System rozrusznika, przednie światło przeciwmgielne, system immobilizera, przypomnienie o kluczyku, przypomnienie o świetle, tylne światło przeciwmgielne, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi |
| czternaście | OBD | dziesięć | Pokładowy system diagnostyczny |
| piętnaście | EFI NR 1 | dziesięć | ABS, klimatyzacja, kontrola zjazdu ze wzniesienia, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, wspomaganie ruszania pod górę, system zatrzymywania i ruszania, TRC, VSC |
| szesnaście | IG2 NR 1 | pięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 17 | METR | pięć | Prędkościomierz kombinowany, 4WD, ABS, klimatyzacja (automatyczna), system audio, ładowanie, sterowanie zamkiem drzwi, sterowanie wspomaganiem zjazdu, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, wejście układu start 8t, reflektor, wiązka reflektorów kontrola poziomu), spryskiwacze reflektorów, sterowanie wspomaganiem ruszania pod górę, oświetlenie, system immobilizera, oświetlenie wnętrza, przypomnienie o kluczyku, ostrzeżenie o zjechaniu z pasa ruchu, przypomnienie o świetle, system nawigacji, system przedkolizyjny, system monitorowania widoku z tyłu, ostrzeżenie o pasach bezpieczeństwa, SRS, start , Blokada kierownicy, System Stop & Start, Światło tylne, System telematyczny, Zabezpieczenie przed kradzieżą, System ostrzegania o ciśnieniu w oponach, TRC,Kierunkowskazy i światła awaryjne, VSC, bezprzewodowa kontrola zamka drzwi |
| 18 | TORBA | pięć | System poduszek powietrznych SRS |
| dziewiętnaście | IG2 NR 3 | pięć | Układ ładowania, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ immobilizera, układ komunikacji multipleksowej, układ telematyczny |
| dwadzieścia | SFT LOCK-ACC | dziesięć | Blokada przesunięcia |
| 21 | P / WYJŚCIE nr 1 | piętnaście | Wtyczka |
| 22 | IG2 NR 2 | pięć | System wejścia i startu, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi; |
| 23 | WYCIERACZKA | 25 | Wycieraczka i spryskiwacz przedniej szyby |
| 24 | IG1 NR 1 | dziesięć | System audio, światła cofania, ładowanie, licznik kombinowany, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, ostrzeżenie o opuszczeniu pasa ruchu, system nawigacji, system monitorowania widoku z tyłu |
| 25 | – | – | – |
| 26 | IG1 NR 3 | dziesięć | ABS, system wspomagania zjazdu ze wzniesienia, system wspomagania ruszania pod górę, system Stop & Start, TRC, VSC |
| 27 | IG1 NR 4 | dziesięć | Klimatyzacja, system audio, automatyczne sterowanie oświetleniem, ładowanie, licznik kombinacji, sterowanie zamkiem drzwi, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ wjazdu i rozrusznika, przednie światło przeciwmgielne, reflektor, regulacja poziomu reflektorów ( automatyczne), czyszczenie reflektorów, oświetlenie, system immobilizera, oświetlenie wnętrza, podgrzewane lusterko, system komunikacji multipleksowej, system nawigacji, gniazdo zasilania, szyba elektryczna, tylne światło przeciwmgielne, system monitorowania widoku z tyłu, odmgławiacz tylnej szyby, ostrzeżenie o pasach bezpieczeństwa, SRS, start , Steering Lock, Stop & Start System, Tail Light, Anti Theft, Tire Pressure Warning System,Bezprzewodowa kontrola zamka drzwi |
| 28 | PRALKA | piętnaście | Wycieraczka i spryskiwacz przedniej szyby |
| 29 | IG1 NR 2 | dziesięć | Opłata, blokada zmiany biegów |
Reklamy reklamowe
Skrzynka przekaźników №1
Zdejmij osłonę szklarni drzwi kierowcy (pojazdy z kierownicą po lewej stronie) lub osłonę szklarni drzwi pasażera z przodu (pojazdy z kierownicą po prawej stronie), zdejmij nakrętkę i boczny panel maski.
Skrzynka przekaźników przedziału pasażerskiego №1
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | DCU nr 1 | 25 | Sterownik pompy mocznika ECU |
| 2 | DCU nr 2 | dwadzieścia | Sterownik pompy mocznika ECU |
| 3 | NOX PM | dwadzieścia | Czujnik tlenków azotu |
| 4 | DCU-B | 7,5 | Sterownik pompy mocznika ECU |
| pięć | DEF-S | dziesięć | Podgrzewane lusterko, wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa |
| 6 | RR MGŁA | dziesięć | Tylne światło przeciwmgielne |
| 7 | ODLODZENIE | piętnaście | Odmrażacz wycieraczek |
| osiem | KARMIONY | 25 | Odmgławiacz tylnej szyby, podgrzewane lusterka, wielokanałowy układ wtrysku paliwa / sekwencyjny wielokanałowy układ wtrysku paliwa |
| Przekaźnik | |||
| R1 | Pompa mocznika (DCU-GŁÓWNA) | ||
| R2 | Czujnik tlenków azotu (NOX PM) | ||
| R3 | Odmrażacz wycieraczek (DEICER) | ||
| R4 | Tylne światło przeciwmgielne (FOG RR) | ||
| R5 | – | ||
| R6 | Falownik (INV) | ||
| R7 | Odmgławiacz tylnej szyby, podgrzewane lusterko (DEF) |
Skrzynka przekaźników №2
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Reklamy reklamowe
Skrzynka przekaźników przedziału pasażerskiego №2
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | CAC | pięć | napęd na 4 koła, ABS, klimatyzacja, system audio, ładowanie, zegar, prędkościomierz kombinowany, sterowanie zamkiem drzwi, wspomaganie zjazdu ze wzniesienia, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ sterowania ”wjazdem i rozruchem , reflektor, regulacja poziomu reflektorów (automatyczna), spryskiwacze reflektorów, wspomaganie ruszania pod górę, oświetlenie, system immobilizera, oświetlenie wnętrza, przypomnienie kluczyków, ostrzeżenie o opuszczeniu pasa ruchu, światło przypominające, system komunikacji multipleksowej, system nawigacji, system przedzderzeniowy, widok z tyłu system monitorowania, zdalnie sterowane lusterko wsteczne, ostrzeżenie o pasach bezpieczeństwa, SRS, start, blokada kierownicy, system Stop & Start, tylne światło, system telematyczny, system antykradzieżowyostrzeżenie o ciśnieniu w oponach, TRC, kierunkowskazy i światła awaryjne, VSC, bezprzewodowe sterowanie zamkiem drzwi; |
| 2 | Klimatyzacja | dziesięć | Klimatyzator (ręczny) |
| 3 | ECU-IG2 / C/OPN NR 2 |
dziesięć | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 4 | STA / WIPER-S | 7,5 | Rozruch, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| pięć | – | – | – |
| 6 | 4WD-IG | dwadzieścia | 4×4 |
| 7 | S/HTR | piętnaście | Przed sierpniem 2017: ogrzewanie siedzeń |
| 7 | S/HTR / S/VENT |
piętnaście | Od sierpnia 2017: podgrzewane siedzenie |
| osiem | IG1 NR 5 | dziesięć | Klimatyzacja, ostrzeżenie o opuszczeniu pasa ruchu, system przedkolizyjny |
| Przekaźnik | |||
| R1 | Ogrzewanie (HTR) | ||
| R2 | Zapłon (IG1 NO.2) | ||
| R3 | Zapłon (IG2) | ||
| R4 | LHD: Podgrzewana kierownica (STRG HTR) | ||
| R5 | Klimatyzator (A/C COMP) |
Skrzynka przekaźników №3
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Skrzynka przekaźników przedziału pasażerskiego №3
| Nie. | Przekaźnik |
|---|---|
| R1 | Grzałka PTC (PTC HTR NO.1) |
| R2 | Grzałka PTC (PTC HTR NO.3) |
| R3 | Grzałka PTC (PTC HTR NO.2) |
| R4 | Podgrzewacz wiskotyczny (VISCOUS) |
| R5 | – |
| R6 | Zamek drzwi (D / L NO.1) |
| R7 | Zamek drzwi (D / L NO.2) |
| R8 | RHD: Zamek drzwi (D / L NO.2) |
| R9 | RHD : – |
Skrzynka przekaźników №4
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Skrzynka przekaźników przedziału pasażerskiego №4
| Nie. | Przekaźnik |
|---|---|
| R1 | Światła do jazdy dziennej (DRL) |
| R2 | Antivol (S-HORN) |
| R3 | Przednie światła przeciwmgielne (FOG FR) |
| R4 | Światło tylne (OGON) |
| R5 | Oświetlenie wewnętrzne (DOME CUT) |
| R6 | Zapłon (IG1 NO.1) |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Znajduje się w komorze silnika (po lewej stronie).
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Okrążenie |
|---|---|---|---|
| jeden | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | INV | dwadzieścia | Gniazdo zasilania (przetwornica napięcia) |
| pięć | ECU-ALT NR 1 | dziesięć | Podwójne ryglowanie |
| 6 | – | – | – |
| 7 | ZATRZYMAĆ | dziesięć | Od sierpnia 2017: Światło hamowania, ABS, TRC, VSC, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, doładowanie, sterowanie wspomaganiem zjazdu ze wzniesienia, system wjazdu i startu, sterowanie wspomaganiem ruszania pod górę, system immobilizera, blokada biegów, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi |
| osiem | ZATRZYMAĆ | dziesięć | Przed sierpniem 2017 r.: światło hamowania, ABS, TRC, VSC, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, ładowanie, kontrola zjazdu ze wzniesienia, system wjazdu i startu, kontrola zmiany biegów Asystent ruszania pod górę, system immobilizera, blokada biegów, start, układ kierowniczy zamek, bezprzewodowa kontrola zamka drzwi, |
| osiem | CTRL HTR | dziesięć | Od sierpnia 2017: Podgrzewana kierownica |
| dziewięć | 4WD-ALT | dziesięć | 4×4 |
| dziesięć | ECU-B NR 1 | dziesięć | 4WD, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, Klimatyzacja (automatyczna), System audio, Ładowanie, Zegar, Prędkościomierz kombinowany, Sterowanie zamkiem drzwi, Podwójna blokada, Sterowanie wspomaganiem opuszczania, System wjazdu i rozruchu, Reflektor, Kontrola poziomu wiązki reflektorów (automatyczna), spryskiwacz reflektorów, wspomaganie ruszania pod górę, oświetlenie, system immobilizera, oświetlenie wnętrza, przypomnienie o kluczyku, pas ostrzegawczy przy wyjściu, przypomnienie o świetle, system nawigacji, system przedkolizji, system monitorowania widoku z tyłu, ostrzeżenie o pasach bezpieczeństwa, SRS, Uruchamianie, Blokada kierownicy, System Stop & Start, Światło tylne, System telematyczny, System antykradzieżowy, System ostrzegania o ciśnieniu w oponach, TRC,Kierunkowskazy i światła awaryjne, VSC, bezprzewodowa kontrola zamka drzwi |
| jedenaście | RADIO | dwadzieścia | System audio, system nawigacji, system monitora cofania |
| 12 | KOPUŁA | dziesięć | System immobilizera, system wjazdu i startu, oświetlenie wnętrza, start, blokada kierownicy, urządzenie antykradzieżowe, bezprzewodowa kontrola zamka drzwi |
| 13 | H-LP RH-LO | dziesięć | Prawy reflektor (światło mijania) |
| czternaście | H-LP LH-LO | dziesięć | Reflektor lewy (światła mijania), kontrola poziomu świateł przednich, środek do czyszczenia reflektorów |
| piętnaście | H-LP RH-HI | dziesięć | Prawy reflektor (światło drogowe) |
| szesnaście | H-LP LH-HI | dziesięć | Reflektor lewy (światło drogowe) |
| 17 | ODSŁONIĆ | 7,5 | Przeciw kradzieży |
| 18 | WSPARCIE | 7,5 | System telematyczny |
| dziewiętnaście | TRĄBIĆ | dziesięć | Klakson, system wjazdu i startu, system immobilizera, start, blokada kierownicy, zabezpieczenie przed kradzieżą, bezprzewodowa kontrola zamka drzwi |
| dwadzieścia | EFI-B | 7,5 | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 21 | ALT-S/ICS | 7,5 | Ładowanie |
| 22 | INTELIGENTNY | 7,5 | System wejścia i startu, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi; |
| 23 | ECU-B NR 3 | dziesięć | Klimatyzacja (automatyczna), Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa, System wjazdu i startu, System immobilizera, Podgrzewane lusterko, System komunikacji Multiplex, Rozrusznik, Blokada kierownicy, System antykradzieżowy, Bezprzewodowa kontrola zamka drzwi |
| 24 | A/F HTR | dwadzieścia | 1GR-FE, 1TR-FE, 2TR-FE: czujnik stosunku powietrza do paliwa |
| 24 | EDU | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa |
| 25 | BLOKADA STRG / AM2 nr 1 | dziesięć | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi |
| 26 | INJ | piętnaście | 1GR-FE, 1TR-FE, 2TR-FE: Miernik kombinowany, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, zapłon |
| 26 | ST NR 2 | trzydzieści | 2GD-FTV z systemem Stop & Start: system startowy Entry 8t, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi |
| 27 | ECU-B NR 2 | dziesięć | System wejścia i startu, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi; |
| 28 | ECU-B NR 4 | 25 | Automatyczne sterowanie oświetleniem, Sterowanie zamkiem drzwi, System wjazdu i rozruchu, Przednie światło przeciwmgielne, Reflektor, Światła, System immobilizera, Oświetlenie wewnętrzne, Elektryczne szyby, Tylne światło przeciwmgielne, Rozrusznik, Blokada kierownicy, Światło tylne, Zabezpieczenie przed kradzieżą, Bezprzewodowa kontrola zamka drzwi |
| 29 | – | – | – |
| trzydzieści | FILIŻANKA D / C | trzydzieści | Bezpieczniki „ECU-B NR 1”, „RADIO”, „KOPUŁKA” |
| 31 | TORBA | 7,5 | ECU wykrywania pasażerów |
| 32 | P / ZWYCIĘZCY | trzydzieści | Przed sierpniem 2017: fotel elektryczny |
| 32 | P / Oblężenie (D) | trzydzieści | Od sierpnia 2017: fotel elektryczny |
| 33 | PTC HTR NR 2 | trzydzieści | Grzałka PTC |
| 34 | – | – | |
| 35 | ABS nr 1 | pięćdziesiąt | ABS, TRC, VSC, wspomaganie zjeżdżania ze wzniesienia, wspomaganie ruszania pod górę |
| 36 | ABS nr 2 | trzydzieści | ABS, TRC, VSC, wspomaganie zjeżdżania ze wzniesienia, wspomaganie ruszania pod górę |
| 37 | R / BI / P-ALT | trzydzieści | Przekaźnik „IG1 NO.2”: „4WD-IG”, „S/HTR”, „S/HTR/S/VENT”, „IG1 NO.5” bezpieczniki topikowe |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | PTC HTR NR 1 | pięćdziesiąt | Grzałka PTC |
| 41 | BLASK | 80 | System poświaty |
| 42 | J/BB | 60 | Relais „EFI-GŁÓWNA NR 1”, „EFI-GŁÓWNA NR 2”, „EFI-GŁÓWNA NR 1”, „EFI-GŁÓWNA NR 2”, „TURN&HAZ”, „ETCS”, „EFI NR 1 ”, topniki „AM2 NO.2” |
| 43 | CLN H-LP | trzydzieści | Środek do czyszczenia reflektorów |
| 45 | R/B PODŁOGA-ALT | pięćdziesiąt | Relais „DEF”, „DEF”, „FOG RR”, „DEICER”, „DEF-S” topniki |
| 46 | WSZYSTKO | 140 | Relais „P/W”, Relais „ACC”, „R/B FLOOR-ALT”, „R/BI/P-ALT”, „4WD-ALT”, „INV”, „ABS NO.1”, „ABS NR 2”, „STOP”, „P/SEAT”, „P/SEAT (D)”, „H-LP CLN”, „STRG HTR”, „ECU-ALT NO.1”, „PTC HTR NO. 1″, „PTC HTR NR 2”, „CDS WENTYLATOR/PTC HTR NR 3”, „HTR”, „DRZWI P/L”, „DRZWI NR 1”, „DRZWI P/P”, „DRZWI NR .2”, „FOG FR/DRL”, „TAIL”, „OBD”, „ECU-ALT NO.2”, „AM1”, „P/OUTLET NO.1”, „SFT LOCK-ACC” bezpieczniki |
| 47 | BBC NR 3 | 40 | Zatrzymaj i uruchom system |
| 48 | – | – | |
| 49 | BBC NR 1 | 40 | Zatrzymaj i uruchom system |
| pięćdziesiąt | ST NR 1 | trzydzieści | 1GR-FE, 1TR-FE, 2TR-FE: system wjazdu i startu, system immobilizera, start, blokada kierownicy, bezprzewodowe sterowanie zamkiem drzwi |
| pięćdziesiąt | ST NR 1 | pięćdziesiąt | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: system wjazdu i startu, system immobilizera, start, blokada kierownicy, bezprzewodowa kontrola zamka drzwi |
| 51 | – | – | – |
| 52 | – | – | – |
| 53 | PMP POWIETRZA | pięćdziesiąt | Pompa powietrza |
| 53 | DCU-GŁÓWNA | pięćdziesiąt | Przekaźniki „DCU-MAIN”, „DCU NO.1”, „DCU NO.2”, „DCU-B”, „NOX PM” bezpieczniki topikowe |
| 54 | DYREKTOR H-LP | 40 | Przekaźniki „H-LP”, przekaźniki „DIMMER”, „H-LP LH-LO”, „H-LP RH-LO”, „H-LP LH-HI”, „H-LP RH-HI” |
| Przekaźnik | |||
| R1 | Opornik | ||
| R2 | Phare (H-LP) | ||
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: démarreur (ST NO.1) | ||
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Starter (ST NO.1) 2GD-FTV z systemem Stop & Start: Starter (ST NO.2) |
||
| R5 | Światła stopu / Wentylator elektryczny (STOP / CDS FAN) | ||
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: wtryskiwacz paliwa ( INJ ) 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: sterownik wtryskiwacza (EDU) |
||
| R7 | klakson | ||
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: system podgrzewania wstępnego (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: pompa paliwa / pompa powietrza (FUEL PMP / AIR PMP HTR) |
||
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Czujnik stosunku powietrza do paliwa (A / F HTR) |
