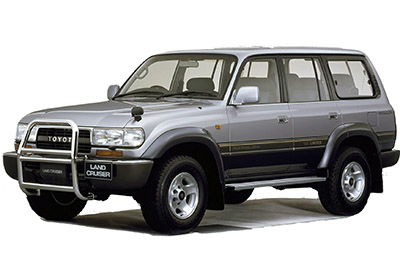

W tym artykule rozważymy trzecią generację Toyoty Land Cruiser (80 / J80), wyprodukowaną w latach 1990-1997. Tutaj znajdziesz schematy skrzynek bezpieczników Toyota Land Cruiser 80 1990, 1991, 1992, 1993, 1994, 1995 , 1996 i 1997 , zapoznaj się z lokalizacją paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Toyota Land Cruiser 80 (1990-1997)
Bezpiecznik zapalniczki (gniazdo): 1 „CIG” w skrzynce bezpieczników deski rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Znajduje się za osłoną na desce rozdzielczej po stronie kierowcy.
Komora silnika
Skrzynka bezpieczników znajduje się w pobliżu akumulatora.
Reklamy reklamowe
Schematy skrzynek bezpieczników
Wewnętrzna skrzynka bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | PAPIEROS | 15A | Zapalniczka, elektryczne lusterka, cyfrowy wyświetlacz zegara, radio, magnetofon kasetowy, antena elektryczna, system automatycznej blokady skrzyni biegów, system poduszek powietrznych SRS |
| 2 | KOLEJKA | 15A | Światła tylne, światła tablicy rejestracyjnej, światła pozycyjne i przednie boczne światła obrysowe, światła deski rozdzielczej, zegar, oświetlenie schowka; |
| 3 | OBD | 15A | Pokładowy system diagnostyczny |
| 4 | ZATRZYMAĆ | 10 A | Światła stopu, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, obejście tempomatu, automatyczna blokada zmiany biegów |
| pięć | LUZ | 20A | Odmgławiacz tylnej szyby |
| 6 | WYCIERACZKA | 20A | Wycieraczki i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| 7 | MIERNIK | 10 A | Wskaźniki i mierniki, przypomnienia serwisowe i dźwiękowe światła ostrzegawcze (z wyjątkiem świateł rozładowania i otwartych drzwi), światła cofania |
| osiem | WYCIECZKA | 7,5A | Klapki na oczy |
| dziewięć | ECU-IG | 15A | System tempomatu |
| dziesięć | ECU-B | 10 A | System poduszek powietrznych SRS |
| jedenaście | TYŁ-HTR | 20A | System klimatyzacji |
| 12 | IGN | 7,5A | Wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system kontroli emisji, system poduszek powietrznych SRS |
| 13 | ŻE | 10 A | System klimatyzacji |
| czternaście | RÓŻNE | 30A | System blokady mechanizmu różnicowego |
| piętnaście | – | – | Nieużywany |
| szesnaście | – | – | Nieużywany |
| 17 | – | – | Nieużywany |
| 18 | OGRZEWANIE FL | 40A | System klimatyzacji |
| dziewiętnaście | MOC FL | 30A | Elektryczne szyby, elektryczny system blokowania drzwi, elektryczny szyberdach |
Skrzynka przekaźnikowa
| Nie. | Przekaźnik |
|---|---|
| R1 | Odmgławiacz |
| R2 | Podgrzewacz wody |
| R3 | Przekaźnik elektryczny |
| R4 | Światła tylne |
| R5 | Włącz sygnał |
| R6 | Nieużywany |
| R7 | Miłośnik |
| R8 | Wielki fan |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Nazwisko | Wzmacniacz | Opis |
|---|---|---|---|
| jeden | – | – | Nieużywany |
| 2 | ŁADOWARKA | 7,5A | System ładowania, wskaźnik rozładowania |
| 3 | EFI | 15A | Wielopunktowy system wtrysku paliwa / Sekwencyjny wielopunktowy system wtrysku paliwa |
| 4 | WENTYLATOR CDS | 20A | Brak obwodu |
| pięć | GŁOWA (DR) | 15A | Reflektory prawe |
| 6 | GŁOWA (LH) | 15A | Reflektory lewe |
| 7 | – | – | Nieużywany |
| osiem | – | – | Nieużywany |
| dziewięć | HAZ-HORN | 15A | Reflektory awaryjne, klaksony |
| dziesięć | KOPUŁA | 10 A | Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie wyłącznika zapłonu, lampka ostrzegawcza otwartych drzwi, zegar, radio, magnetofon kasetowy, antena elektryczna, oświetlenie sufitowe |
| jedenaście | AM1 | 50A | Wszystkie komponenty obwodów „CIG”, „WIPER”, „GAUGE”, „TURN”, „ECU-IG”, „REAR-HTR”, „IGN”, „DIFF” i „FL POWER” |
| 12 | Sekcja | 60A | System antywłamaniowy |
| Przekaźnik | |||
| R1 | Zleceniodawca EFI | ||
| R2 | klakson | ||
| R3 | Nieużywany | ||
| R4 | Nieużywany | ||
| R5 | Reflektor | ||
| R6 | Nieużywany |
