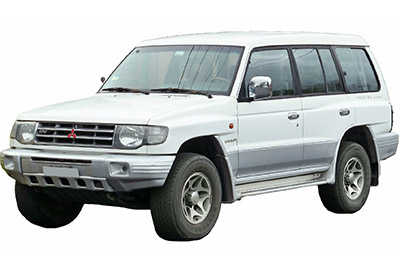

W tym artykule rozważamy drugą generację Mitsubishi Pajero / Montero / Shogun (V20 – NH, NJ, NL), produkowanej od 1991 do 1999 roku. W tym artykule znajdziesz schematy skrzynki bezpieczników Mitsubishi Pajero 1991, 1992 , 1993, 1994, 1995, 1996, 1997, 1998 i 1999 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i znajdź przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Mitsubishi Pajero II
Przedział pasażerski
Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się pod deską rozdzielczą.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 15A | Zapalniczka |
| 2 | 10 A | Radio |
| 3 | 10 A | Przekaźnik ogrzewania |
| 4 | 10 A | Grzałka tylna lub ELC-4 A/T |
| pięć | 20A | Klimatyzacja przednia i tylna |
| 6 | 10 A | Klapki na oczy |
| 7 | 10 A | Metr |
| osiem | 10 A | trąbić |
| dziewięć | 15A | Wycieraczka |
| dziesięć | 10 A | Elektryczne sterowanie szyb |
| jedenaście | 10 A | System 4WD, sterowanie nadbiegiem (tylko pojazdy z automatyczną skrzynią biegów) |
| 12 | 15A | Zamki elektryczne |
| 13 | 10 A | Lampy do sypialni, Zegar |
| czternaście | 15A | Światła cofania |
| piętnaście | 15A | Światła stopu |
| szesnaście | 25A | Podgrzewacz wody |
| 17 | 15A | Gniazdo akcesoriów |
| 18 | 10 A | Grzałka tylna lub nieużywane |
| dziewiętnaście | Zapasowe bezpieczniki | |
| Przekaźnik | ||
| R1 | Gniazdo akcesoriów | |
| R2 | Wentylator nagrzewnicy |
ad vertisements
Blok przekaźników
Przypisanie przekaźnika
| Nie. | Opis |
|---|---|
| -92Х | Nieużywany |
| -93Х | Tylna nagrzewnica |
| -94H | Okno elektryczne |
| -95H | Centralny zamek |
| -96Х | Odmrażacz tylnej szyby |
| -97Х | Przerywana tylna wycieraczka |
| -98X | Migające i awaryjne światła ostrzegawcze |
Komora silnika
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się z przodu po lewej stronie i na dodatnim zacisku akumulatora.
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Wzmacniacz | Opis |
|---|---|---|
| jeden | 60A | Bateria |
| 2 | 100A | Alternator |
| 3 | 20A | Wtrysk wielopunktowy |
| 4 | 40A | Stacyjka |
| pięć | 30A | Odmgławiacz tylnej szyby |
| 6 | 30A | Elektryczne sterowanie szyb |
| 7 | 30A | Klimatyzator |
| osiem | 40A | Lampy |
| dziewięć | 15A | Ogrzewanie olejowe |
| dziesięć | 10 A | Sprężarka klimatyzacji |
| jedenaście | 25A/30A | Wentylator skraplacza klimatyzatora |
| 12 | 10 A | Tylne światła przeciwmgielne |
| 13 | 10 A | Tylne światła |
| czternaście | 10 A | Tylne światła |
| piętnaście | 10 A | Górna wiązka reflektora |
| szesnaście | 10 A | Światła awaryjne |
| 17 | 60A | abs |
| 18 | 20A | Światła przeciwmgielne lub nieużywane |
| dziewiętnaście | 80A | Świeca żarowa |
| Przekaźnik | ||
| R1 | Latarnie morskie | |
| R2 | Miłośnik | |
| R3 | Alternator | |
| R4 | Tylne światła przeciwmgielne | |
| R5 | Tylne światła | |
| R6 | Silnik wentylatora skraplacza | |
| R7 | Sprężarka klimatyzacji |
