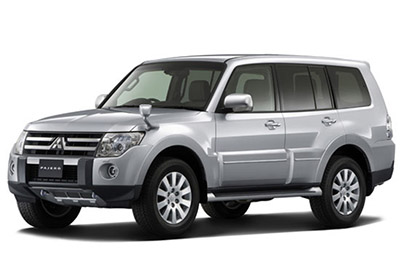

W tym artykule rozważymy czwartą generację Mitsubishi Pajero / Mitsubishi Shogun (V80), dostępną od 2006 roku do dnia dzisiejszego. W tym artykule znajdziesz schematy skrzynek bezpieczników Mitsubishi Pajero 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, i znajdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Mitsubishi Pajero / Shogun 2006-2017
Bezpieczniki zapalniczki (gniazdo zasilania) Mitsubishi Pajero / Shogun to bezpiecznik nr 9 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej i bezpiecznik nr 8 (gniazdo akcesoriów) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Cewka zapłonowa | dziesięć |
| 2 | Miernik | 7,5 |
| 3 | Światło cofania | 7,5 |
| 4 | Światła do jazdy dziennej (jeśli dotyczy) | 7,5 |
| pięć | Przekaźnik | 7,5 |
| 6 | Ogrzewane drzwi | 7,5 |
| 7 | – | trzydzieści |
| osiem | Kontrola silnika | 7,5 |
| dziewięć | Zapalniczka | piętnaście |
| dziesięć | – | – |
| jedenaście | Lusterka zewnętrzne | 7,5 |
| 12 | Kontrola silnika | 7,5 |
| 13 | – | – |
| czternaście | Wycieraczka tylnej szyby | piętnaście |
| piętnaście | Drzwi środkowe | piętnaście |
| szesnaście | Tylne światło przeciwmgielne | dziesięć |
| 17 | – | – |
| 18 | – | – |
| dziewiętnaście | Podgrzewacz wody | trzydzieści |
| dwadzieścia | Odmgławiacz tylnej szyby | trzydzieści |
| 21 | Szyberdach | dwadzieścia |
| 22 | System antywłamaniowy | dziesięć |
| 23 | Podgrzewane siedzenie | dwadzieścia |
| 24 | Światła podejścia | dziesięć |
| 25 | Kontrola transferu | dziesięć |
| 26 | ENG / MOC | dziesięć |
| 27 | Rozrusznik | dziesięć |
| 28 | – | – |
| 29 | Zapasowy bezpiecznik | dwadzieścia |
| trzydzieści | Zapasowy bezpiecznik | dziesięć |
| 31 | Zapasowy bezpiecznik | trzydzieści |
| 32 | Zapasowy bezpiecznik | 25 |
ad vertisements
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
ad vertisements
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Alternator | 140 |
| 2 | Topliwy (+B) | 60 |
| 3 | Stacyjka | 40 |
| 4 | Elektryczne sterowanie szyb | trzydzieści |
| pięć | Kontrola silnika | dwadzieścia |
| 6 | Pompa paliwowa | dwadzieścia |
| 7 | Tylna nagrzewnica | 25 |
| osiem | Gniazdo akcesoriów | 25 |
| dziewięć | Grzałka przewodu paliwowego | 25 |
| dziesięć | Wentylator skraplacza | 25 |
| jedenaście | Klimatyzacja tylna | dwadzieścia |
| 12 | Klakson (system antykradzieżowy) Odmrażacz wycieraczek |
piętnaście |
| 13 | trąbić | dziesięć |
| czternaście | Automatyczna skrzynia | dwadzieścia |
| piętnaście | Ostrzeżenie o niebezpieczeństwie | dziesięć |
| szesnaście | Światła stopu | piętnaście |
| 17 | Radio | dziesięć |
| 18 | Lampa pokojowa | piętnaście |
| dziewiętnaście | Klimatyzator | dziesięć |
| dwadzieścia | Przednie światła przeciwmgielne | piętnaście |
| 21 | – | – |
| 22 | Przednia szyba | dwadzieścia |
| 23 | Światło tylne (prawe) | 7,5 |
| 24 | Światło tylne (lewe) | 7,5 |
| 25 | Światła mijania (prawe) | 10/20 |
| 26 | Światła mijania (lewe) | 10/20 |
| 27 | Światła drogowe (prawe) | dziesięć |
| 28 | Reflektor Premium (lewy) | dziesięć |
| 29 | audio | trzydzieści |
| trzydzieści | Podgrzewacz wody | pięćdziesiąt |
Dodatkowa skrzynka bezpieczników
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| 31 | Hamulec przeciwblokujący | 60 |
| 32 | Układ hamulcowy | 40 |
| 33 | Przekaźnik podgrzewania | 80 |
