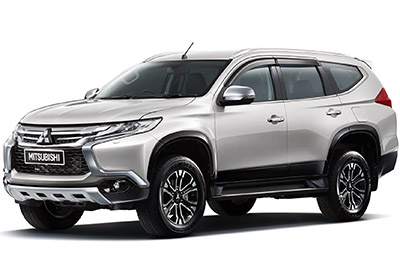

W tym artykule rozważymy trzecią generację Mitsubishi Pajero Sport / Shogun Sport / Montero Sport (przed faceliftingiem, KR / KS / QE), produkowanego od 2015 do 2019 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Mitsubishi Pajero. Sport 2015, 2016, 2017, 2018 i 2019 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Mitsubishi Pajero Sport / Shogun Sport 2016-2019
Lokalizacja skrzynki bezpieczników
Jedź w lewo
Panel bezpieczników znajduje się za pokrywą po lewej stronie kierownicy. Pociągnij za pokrywę, aby ją zdjąć.
Kierownica z prawej strony
Panel bezpieczników znajduje się za schowkiem. Aby uzyskać do niego dostęp: otwórz schowek; naciskając bok schowka, odczep lewy i prawy haczyk (A) i opuść schowek; zdejmij uchwyt schowka (B), a następnie wyjmij schowek.
ad vertisements
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden | Światło tylne (lewe) | 7,5A |
| 2 | Zapalniczka | 15A |
| 3 | Cewka zapłonowa | 10 A |
| 4 | Rozrusznik | 7,5A |
| pięć | Szyberdach | 20A |
| 6 | Gniazdo akcesoriów | 15A |
| 7 | Światło tylne (prawe) | 7,5A |
| osiem | Lusterka zewnętrzne | 7,5A |
| dziewięć | Jednostka sterująca silnika | 7,5A |
| dziesięć | Jednostka sterująca | 7,5A |
| jedenaście | Tylne światło przeciwmgielne | 10 A |
| 12 | Centralny zamek drzwi | 15A |
| 13 | Lampa pokojowa | 15A |
| czternaście | Wycieraczka tylnej szyby | 15A |
| piętnaście | Miernik | 10 A |
| szesnaście | Przekaźnik | 7,5A |
| 17 | Podgrzewane siedzenie | 20A |
| 18 | Opcja | 10 A |
| dziewiętnaście | Podgrzewane lusterko zewnętrzne | 7,5A |
| dwadzieścia | Wycieraczka | 20A |
| 21 | Światła cofania | 7,5A |
| 22 | Odmgławianie | 30A |
| 23 | Podgrzewacz wody | 30A |
| 24 | Fotel elektryczny | 40A |
| 25 | Radio | 10 A |
| 26 | Jednostka sterowana elektronicznie | 20A |
Lokalizacja skrzynki bezpieczników
Naciśnij wypustkę i zdejmij pokrywę.
Schemat skrzynki bezpieczników
ad vertisements
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| SBF1 | Stacyjka | 40A |
| SBF2 | Elektryczne sterowanie szyb | 30A |
| SBF3 | Fotel elektryczny | 40A |
| SBF4 | System antywłamaniowy | 30A |
| SBF5 | Elektryczny hamulec postojowy | 30A |
| BF1 | Wzmacniacz systemu audio | 30A |
| BF2 | Klimatyzacja tylna | 30A |
| BF3 | Nieużywany | – |
| BF4 | CC-CC (AUDIO) | 30A |
| BF5 | CC-CC (A/T) | 30A |
| F1 | Nieużywany | – |
| F2 | Silnik | 20A |
| F3 | Pompa paliwowa | 15A |
| F4 | SCI | 7,5A |
| F5 | Wejście | 7,5A |
| F6 | Grzałka przewodu paliwowego | 20A |
| F6 | ETV | 15A |
| F7 | Klimatyzator | 20A |
| F8 | Automatyczna skrzynia | 20A |
| F9 | Pożary dzienne | 10 A |
| F10 | Alternator | 7,5A |
| F11 | Kontrola silnika | 7,5A |
| F12 | Cewka zapłonowa | 10 A |
| F13 | Przednie światła przeciwmgielne | 15A |
| F14 | Światła drogowe (lewe) | 10 A |
| F15 | Światła drogowe (prawe) | 10 A |
| F 16 | Światła mijania (lewe) | 15A |
| F17 | Światła mijania (prawe) | 15A |
| F18 | Ogrzewanie kierownicy | 15A |
| F19 | Światła awaryjne | 15A |
| F20 | Nieużywany | – |
| F21 | Silnik wentylatora chłodnicy | 20A |
| F22 | Światła stopu (Światła stopu) | 15A |
| F23 | V / F | 20A |
| F24 | Podgrzewane tylne siedzenie | 20A |
| F25 | Spryskiwacze reflektorów | 20A |
| F26 | Klakson bezpieczeństwa | 20A |
| F27 | klakson | 10 A |
| F28 | Nieużywany | – |
| F29 | Nieużywany | – |
| #jeden | Zapasowy bezpiecznik | 20A |
| # 2 | Zapasowy bezpiecznik | 30A |
