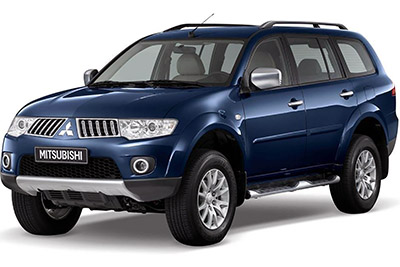

W tym artykule rozważymy drugą generację Mitsubishi Pajero Sport / Montero Sport / Challenger (KG / KH / PB), wyprodukowaną w latach 2008-2016. W tym artykule znajdziesz schematy skrzynek bezpieczników Mitsubishi Pajero Sport 2008, 2009, 2010 , 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Mitsubishi Pajero Sport 2008-2016
Lokalizacja skrzynki bezpieczników
Kierownica z lewej strony: Panel bezpieczników znajduje się za pokrywą po lewej stronie kierownicy. Pociągnij pokrywę (A), aby ją zdjąć. Użyj ściągacza (B), aby wyjąć bezpieczniki.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden | Światła boczne (lewe) | 7,5A |
| 2 | Zapalniczka | 15A |
| 3 | Cewka zapłonowa | 10 A |
| 4 | Wejście | 7,5A |
| pięć | Szyberdach | 20A |
| 6 | Wtyczka | 15A |
| 7 | Światła boczne (prawe) | 7,5A |
| osiem | Lusterka zewnętrzne | 7,5A |
| dziewięć | Jednostka sterująca silnika | 7,5A |
| dziesięć | Blok kontrolny | 7,5A |
| jedenaście | Tylne światło przeciwmgielne | 10 A |
| 12 | Centralny zamek | 15A |
| 13 | Wewnętrzne światło | 10 A |
| czternaście | Wycieraczka tylnej szyby | 15A |
| piętnaście | Panel | 7,5A |
| szesnaście | Przekaźnik | 7,5A |
| 17 | Podgrzewane siedzenie | 20A |
| 18 | Akcesoria do obwodów | 10 A |
| dziewiętnaście | Podgrzewane lusterka zewnętrzne | 7,5A |
| dwadzieścia | Wycieraczki | 20A |
| 21 | Światła cofania | 7,5A |
| 22 | Odmrażacz tylnej szyby | 30A |
| 23 | Podgrzewacz wody | 30A |
| 24 | Fotele elektryczne | 40A |
| 25 | audio | 10 A |
| 26 | Elektroniczna jednostka kontrolująca | 15A |
| 27 | Zapasowy bezpiecznik | 7,5A |
| 28 | Zapasowy bezpiecznik | 20A |
| 29 | Zapasowy bezpiecznik | 30A |
Lokalizacja skrzynki bezpieczników
Naciśnij wypustkę i zdejmij pokrywę.
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Opis | Wzmacniacz |
|---|---|---|
| jeden | Nieużywany | – |
| 2 | Okna elektryczne | 40A |
| 3 | Blokada zapłonu | 40A |
| 4 | Sprężarka klimatyzacji | 20A |
| pięć | Silnik wentylatora skraplacza | 20A |
| 6 | Latarnia morska Salute (po lewej) | 10 A |
| 7 | Światła mijania (prawe) | 10 A |
| osiem | Światła mijania (lewe) | 10A / 20A |
| dziewięć | Światła mijania (prawe) | 10A / 20A |
| dziesięć | ECU silnika | 20A |
| jedenaście | Generator | 7,5A |
| 12 | Światła stopu | 15A |
| 13 | klakson | 10 A |
| czternaście | Automatyczna skrzynia | 20A |
| piętnaście | Światła awaryjne | 10 A |
| szesnaście | Pompa paliwowa | 15A |
| 17 | Światła przeciwmgielne | 15A |
| 18 | audio | 20A |
