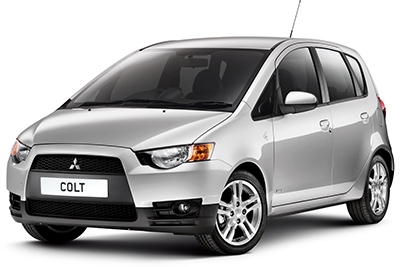

Mitsubishi Colt (Z30) był produkowany od 2005 do 2012 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Mitsubishi Colt 2005, 2006, 2007, 2008, 2009, 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Mitsubishi Colt 2005-2012
Bezpiecznik zapalniczki (gniazdo zasilania) Mitsubishi Colt to bezpiecznik nr 25 (gniazdo akcesoriów) w skrzynce bezpieczników deski rozdzielczej.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po lewej stronie).
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Wzmacniacz | Funkcja |
|---|---|---|
| jeden | 40 | Stacyjka |
| 2 | 40 | Elektryczny system okienny |
| 3 | 40 | Wentylator chłodnicy |
| 4 | 40 | Zautomatyzowana manualna skrzynia biegów |
| pięć | trzydzieści | Odmgławianie |
| 6 | trzydzieści | Podgrzewane siedzenie |
| 7 | – | – |
| osiem | 40 | Podgrzewacz wody |
| dziewięć | dziesięć | Radio |
| dziesięć | dziesięć | Lampa pokojowa |
| jedenaście | 7,5 | Podgrzewane lusterko zewnętrzne |
| 12 | 7,5 | Elektroniczny moduł sterujący |
| 13 | dwadzieścia | Wycieraczka |
| czternaście | 7,5 | Światło tylne (prawe) |
| piętnaście | 7,5 | Światło tylne (lewe) |
| szesnaście | dwadzieścia | Silnik |
| 17 | piętnaście | Pompa paliwowa |
| 18 | dziesięć | trąbić |
| dziewiętnaście | dziesięć | Światła drogowe (lewe) |
| dwadzieścia | dziesięć | Światła drogowe (prawe) |
| 21 | – | – |
| 22 | – | – |
| 23 | 7,5 | Lusterka zewnętrzne |
| 24 | 7,5 | Tylne światło przeciwmgielne |
| 25 | piętnaście | Gniazdo akcesoriów |
| 26 | piętnaście | Wycieraczka tylnej szyby |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| trzydzieści | – | – |
| 31 | dziesięć | Światła awaryjne |
| 32 | – | – |
| 33 | piętnaście | Kłódki |
| 34 | piętnaście | Przednie światła przeciwmgielne |
| 35 | dziesięć | Światła mijania (lewe) |
| 36 | dziesięć | Światła mijania (prawe) |
| 37 | 7,5 | Światło cofania |
| 38 | 7,5 | Kontrola silnika |
| 39 | dziesięć | Cewka zapłonowa |
| 40 | 7,5 | Miernik |
| 41 | 7,5 | Przekaźnik |
| 42 | piętnaście | Światła stopu |
| 43 | 7,5 | Klimatyzator |
| 44 | – | – |
ad vertisements
Przekaźnik
| Nie. | Przekaźnik |
|---|---|
| jeden | Elektryczny przekaźnik okienny |
| 2 | Przekaźnik klaksonowy |
| 3 | – |
| 4 | Przekaźnik tylnego światła przeciwmgielnego |
| pięć | Przekaźnik rozrusznika |
| 6 | Przekaźnik zarządzania silnikiem |
| 7 | – |
| osiem | – |
| dziewięć | przekaźnik światła przeciwmgielnego |
| dziesięć | Przekaźnik wentylatora nagrzewnicy |
| jedenaście | – |
| 12 | Przekaźnik kontroli transmisji |
| 13 | Złącze zasilania dodatkowego wyposażenia |
| czternaście | – |
| piętnaście | – |
| szesnaście | Przekaźnik spryskiwaczy |
| 17 | Podgrzewany przekaźnik tylnej szyby |
| 18 | Przekaźnik ogrzewania siedzenia |
| dziewiętnaście | Przekaźnik świateł mijania |
| dwadzieścia | Przekaźnik świateł drogowych |
| 21 | – |
ad vertisements
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Wzmacniacz | Obwód |
|---|---|---|
| jeden | 120A | Bezpiecznik tablicy rozdzielczej / moduł przekaźnika |
| 2 | 120А/175A | Alternator |
| Z | 40A | ABS/ESP |
| 4 | 60A | Wspomaganie kierownicy |
| pięć | 30A | ABS/ESP |
| 6 | 80A | Bezpiecznik tablicy rozdzielczej / moduł przekaźnika |
