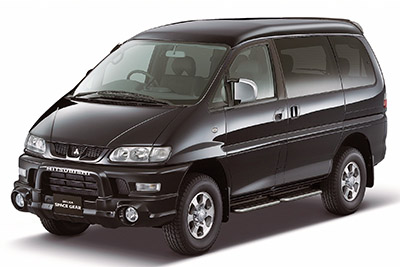

W tym artykule rozważamy czwartą generację Mitsubishi Delica (L400 / Space Gear / Starwagon), produkowaną w latach 1995-2007. Tutaj znajdziesz schematy skrzynek bezpieczników Mitsubishi Delica 1995, 1996, 1997, 1998, 1999, 2000 , 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Dyspozycja bezpieczników Mitsubishi Delica / L400 / Space Gear 1995-2007
Bezpieczniki zapalniczki (gniazdo zasilania) w Mitsubishi Delica / L400 / Space Gear to bezpieczniki nr 3 (zapalniczka) i nr 16 (gniazdo akcesoriów) w skrzynce bezpieczników w panelu sterowania.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod deską rozdzielczą.
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | ZA | Misja |
|---|---|---|
| jeden | dziesięć | klakson |
| 2 | dziesięć | Przekaźnik ogrzewania |
| 3 | piętnaście | Zapalniczka |
| 4 | dziesięć | Elektrycznie sterowana automatyczna skrzynia biegów (opcja poziomu) |
| pięć | dwadzieścia | Rideau (klasa opcjonalnie) |
| 6 | dwadzieścia | Odmgławiacz |
| 7 | piętnaście | Podgrzewany fotel (opcja klasy) królewski wyprzedzenie |
| osiem | dziesięć | Metr |
| dziewięć | dwadzieścia | Wycieraczka |
| dziesięć | piętnaście | ETACS – Elektroniczny System Total Automobile Control, centralny zamek |
| jedenaście | 25 | Podgrzewacz wody |
| 12 | dwadzieścia | Ogrzewanie tylne (opcja klasy) |
| 13 | dziesięć | ECS/ABS (opcja) |
| czternaście | dziesięć | Lampa cofania |
| piętnaście | dziesięć | Wskaźniki |
| szesnaście | dwadzieścia | Gniazdo akcesoriów |
| 17 | – | Odmgławiacz |
| 18 | – | Podgrzewacz wody |
| dziewiętnaście | – | Zapasowe bezpieczniki |
| dwadzieścia | – | Zapasowe bezpieczniki |
| 21 | – | Zapasowe bezpieczniki |
| 22 | – | Zapasowe bezpieczniki |
Lokalizacja skrzynki bezpieczników
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | A | Misja |
|---|---|---|
| jeden | dziesięć | Czerwone światła |
| 2 | 15/10 | ŻE |
| 3 | dziesięć | Światła tylne |
| 3 | piętnaście | Światła przeciwmgielne (opcja klasy) |
| 4 | dziesięć | Światła tylne |
| pięć | dziesięć | Światła wewnętrzne |
| 6 | piętnaście | Radio |
| 7 | dziesięć | Światła stopu, centralny zamek |
| osiem | 20/30 | Przedni wentylator skraplacza |
| dziewięć | 15/10 | Tylny wentylator skraplacza |
| dziesięć | piętnaście | Rury grzewcze |
| dziesięć | piętnaście | Odmrażacz wycieraczek |
| jedenaście | dziesięć | Ryzyko |
| 12 | dwadzieścia | Wentylator interkolatora silnika |
| 13 | trzydzieści | Tylna szyba |
| czternaście | pięćdziesiąt | abs |
| piętnaście | 40 | Lampa |
| szesnaście | trzydzieści | osłona przeciwsłoneczna |
| 17 | 100 | Alternator |
| 18 | 80 | Topliwy (+B) |
