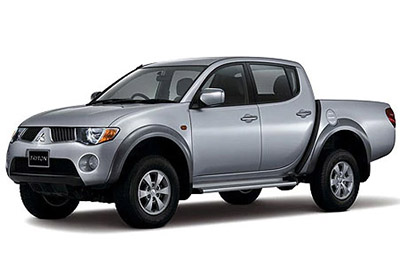

W tym artykule rozważamy czwartą generację Mitsubishi L200 / Triton (KA, KB), produkowaną w latach 2005-2015. Tutaj znajdziesz schematy skrzynek bezpieczników Mitsubishi L200 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Mitsubishi L200 2005-2015
Bezpieczniki zapalniczki (gniazdo zasilania) Mitsubishi L200 to bezpieczniki nr 2 (zapalniczka) i nr 6 (gniazdo akcesoriów) w skrzynce bezpieczników na desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Schemat skrzynki bezpieczników
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
ad vertisements
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | Światło tylne (lewe) | 7,5 |
| 2 | Zapalniczka | piętnaście |
| 3 | Cewka zapłonowa | dziesięć |
| 4 | Rozrusznik | 7,5 |
| pięć | Szyberdach | dwadzieścia |
| 6 | Gniazdo akcesoriów | piętnaście |
| 7 | Światło tylne (prawe) | 7,5 |
| osiem | Lusterka zewnętrzne | 7,5 |
| dziewięć | Jednostka sterująca silnika | 7,5 |
| dziesięć | Jednostka sterująca | 7,5 |
| jedenaście | Tylne światło przeciwmgielne | dziesięć |
| 12 | Centralny zamek drzwi | piętnaście |
| 13 | Lampa pokojowa | dziesięć |
| czternaście | Wycieraczka tylnej szyby | piętnaście |
| piętnaście | Miernik | 7,5 |
| szesnaście | Przekaźnik | 7,5 |
| 17 | Podgrzewane siedzenie | dwadzieścia |
| 18 | Opcja | dziesięć |
| dziewiętnaście | Podgrzewane lusterko zewnętrzne | 7,5 |
| dwadzieścia | Wycieraczka | dwadzieścia |
| 21 | Światła cofania | 7,5 |
| 22 | Odmgławianie | trzydzieści |
| 23 | Podgrzewacz wody | trzydzieści |
| 24 | Fotel elektryczny | 40 |
| 25 | Radio | dziesięć |
| 26 | Jednostka sterowana elektronicznie | piętnaście |
| 27 | Zapasowy bezpiecznik | 7,5 |
| 28 | Zapasowy bezpiecznik | dwadzieścia |
| 29 | Zapasowy bezpiecznik | trzydzieści |
Lokalizacja skrzynki bezpieczników
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Funkcja | Wzmacniacz |
|---|---|---|
| jeden | – | – |
| 2 | Elektryczny system okienny | 40 |
| 3 | Stacyjka | 40 |
| 4 | Sprężarka klimatyzacji | dziesięć |
| pięć | Silnik wentylatora skraplacza | dwadzieścia |
| 6 | Światła drogowe (lewe) | dziesięć |
| 7 | Światła drogowe (prawe) | dziesięć |
| osiem | Światła mijania (lewe) | dziesięć |
| dziewięć | Światła mijania (prawe) | dziesięć |
| dziesięć | Kontrola silnika | dwadzieścia |
| jedenaście | Alternator | 7,5 |
| 12 | Światła stopu | piętnaście |
| 13 | klakson | dziesięć |
| czternaście | Automatyczna skrzynia | dwadzieścia |
| piętnaście | Światła awaryjne | dziesięć |
| szesnaście | Pompa paliwowa | piętnaście |
| 17 | Przednie światła przeciwmgielne | piętnaście |
| 18 | wzmacniacz dźwięku | dwadzieścia |
