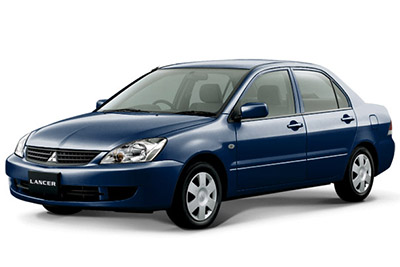

Mitsubishi Lancer IX był produkowany od 2000 do 2007 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Mitsubishi Lancer IX 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Mitsubishi Lancer IX 2000-2007
Bezpieczniki zapalniczki (gniazdo zasilania) Mitsubishi Lancer IX to bezpiecznik nr 9 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej i bezpiecznik nr 11 (gniazdo osprzętu) w skrzynce bezpieczników w komorze silnika.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się w desce rozdzielczej (po stronie kierowcy), za pokrywą.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nie. | Wzmacniacz | Okrążenie |
|---|---|---|
| jeden | dziesięć | Kondensator i cewka zapłonowa |
| 2 | 7,5 | Lampka ostrzegawcza ABS, lampka ostrzegawcza hamulca, lampka ostrzegawcza ładowania, lampka kontroli silnika, przełącznik kolumny, licznik kombinowany, ETACS-ECU, lampka ostrzegawcza niskiego poziomu paliwa, lampka ostrzegawcza ciśnienia oleju, lampka ostrzegawcza poduszki powietrznej SRS, SRS-ECU i czujnik prędkości pojazdu |
| 3 | 7,5 | Przekaźnik sterujący A / T, miernik kombinowany, silnik A / T-ECU, ETACS-ECU, czujnik prędkości wału wejściowego, czujnik prędkości wału wyjściowego, tylna lampa zespolona i SRS-ECU |
| 4 | – | – |
| pięć | 7,5 | Przekaźnik sprężarki klimatyzacji, A / C-ECU, przekaźnik dmuchawy, przekaźnik odmgławiacza tylnej szyby, przedni ECU, przekaźnik podgrzewanego siedzenia, jednostka sterująca nagrzewnicy i silnik sterujący klapą wyboru wewnętrznego powietrza zewnętrznego |
| 6 | 7,5 | Zdalnie sterowane lustro |
| 7 | dwadzieścia | Front-ECU i silnik wycieraczek |
| osiem | 7,5 | Silnik-A / T-ECU, silnik-ECU, przekaźnik pompy paliwa (1) i przekaźnik pompy paliwa (2) |
| dziewięć | piętnaście | Zapalniczka |
| dziesięć | – | – |
| jedenaście | 7,5 | Akcesoria – gniazdo przekaźnika i zdalnie sterowane lusterko |
| 12 | 7,5 | ABS-ECU |
| 13 | – | – |
| czternaście | piętnaście | ETACS-ECU i silnik tylnej wycieraczki |
| piętnaście | piętnaście | Złącze diagnostyczne |
| szesnaście | dziesięć | Tylne światło przeciwmgielne, tylne światło przeciwmgielne i przekaźnik tylnego światła przeciwmgielnego |
| 17 | – | – |
| 18 | – | – |
| dziewiętnaście | trzydzieści | A/C-ECU, silnik dmuchawy, jednostka sterująca nagrzewnicą i rezystancja |
| dwadzieścia | trzydzieści | Odmgławiacz tylnej szyby |
| Przekaźnik | ||
| jeden | Przekaźnik pompy paliwa (1) | |
| 2 | Podgrzewany przekaźnik siedziska | |
| 3 | Przekaźnik pompy paliwa (2) | |
| 4 | Przekaźnik gniazda akcesoriów | |
| pięć | Przekaźnik tylnego światła przeciwmgielnego | |
| 6 | Elektryczny przekaźnik okienny | |
| 7 | Przekaźnik dmuchawy | |
| osiem | Przekaźnik odmgławiacza tylnej szyby |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
ad vertisements
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Wzmacniacz | Okrążenie |
|---|---|---|
| jeden | 60 | Obwód bezpiecznikowy nr 15, 16, 19, 20 (w listwie zaciskowej) |
| 2 | pięćdziesiąt | Kontroler wentylatora |
| 3 | 60 | ABS-ECU |
| 4 | 40 | Obwód wyłącznika zapłonu |
| pięć | trzydzieści | Główny wyłącznik okna zasilania i dodatkowy wyłącznik okna zasilania |
| 6 | piętnaście | Przednie światło przeciwmgielne, wskaźnik przedniego światła przeciwmgielnego, przekaźnik przedniego światła przeciwmgielnego i złącze zapasowe (dla przedniego światła przeciwmgielnego) |
| 7 | dziesięć | Przekaźnik klaksonu i klaksonu |
| osiem | dwadzieścia | Filtr powietrza, czujnik przepływu powietrza, czujnik położenia wałka rozrządu, elektrozawór emisji (układ EGR), elektrozawór emisji (układ kontroli przedmuchu), silnik-A / T-ECU, silnik-ECU, czujnik tlenu sterujący silnikiem, przekaźnik sterujący silnika, silnik czujnik kąta korby, przekaźnik sterujący wentylatorem, wtryskiwacz paliwa, przekaźnik cewki zapłonowej, immobilizer ECU i sterowanie prędkością biegu jałowego korpusu przepustnicy |
| dziewięć | dziesięć | Sprężarka klimatyzacji |
| dziesięć | piętnaście | ABS-ECU, silnik-A / T-ECU, wysokie światło hamowania i tylne światło zespolone |
| jedenaście | piętnaście | Gniazdo akcesoriów |
| 12 | 7,5 | Alternator |
| 13 | dziesięć | ETACS-ECU, przedni kierunkowskaz, tylny panel przyrządów, boczny kierunkowskaz i kierunkowskaz |
| czternaście | dwadzieścia | Elektrozawór sterujący A/T i zespół silnika-A/T-ECU |
| piętnaście | piętnaście | Pompa paliwowa |
| szesnaście | dziesięć | Latarnia morska (po prawej) |
| 17 | dziesięć | Reflektor (LH) i wskaźnik świateł drogowych |
| 18 | dziesięć | Latarnia morska (po prawej) |
| dziewiętnaście | dziesięć | Reflektor (LH), zespół reflektorów i przełącznik regulacji poziomu reflektorów |
| dwadzieścia | 7,5 | A / C-ECU, lampa światła popielniczki, lampa światła zapalniczki, zestaw wskaźników, przełącznik świateł przeciwmgielnych, przedni kierunkowskaz, przełącznik świateł awaryjnych, zespół reflektorów (z prawej), regulacja poziomu reflektorów przełącznika, przełącznik podgrzewanego siedzenia, jednostka sterująca ogrzewaniem, licencja oświetlenie tablicy, tylne światło zespolone, reostat, kierunkowskaz boczny i zapasowe złącze (dla audio) |
| 21 | 7,5 | Prędkościomierz kombinowany, zespół reflektorów (LH), oświetlenie tablicy rejestracyjnej, światło pozycyjne (LH) i tylne światło kombinowane (LH) |
| 22 | dziesięć | Połączony miernik, przełącznik kolumny, ETACS-ECU i front-ECU |
| 23 | dziesięć | Zegar, ETACS-ECU i zapasowe złącze (dla audio) |
| 24 | – | – |
| 25 | dwadzieścia | Podgrzewany zespół siedziska i podgrzewany przełącznik siedziska |
| 26 | 100/120 | Akumulator, wkładka topikowa nr 1.2, 3, 4, 5, bezpiecznik nr 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (skrzynka przekaźników) i przedni ECU |
| Przekaźnik | ||
| A-04X | Przekaźnik przednich świateł przeciwmgielnych | |
| A-05X | Przekaźnik klaksonowy | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Przekaźnik sterowania wentylatorem | |
| A-10X | Pre-ECU | |
| A-11X | Pre-ECU |
ad vertisements
Skrzynka przekaźnikowa
| Nie. | Przekaźnik |
|---|---|
| B-10X | Złącze wykrywania prędkości silnika |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Przekaźnik cewki zapłonowej |
| B-15X | Przekaźnik sterujący A/T |
| B-16X | Przekaźnik sterowania silnikiem |
| B-17X | Przekaźnik sprężarki klimatyzacji |
