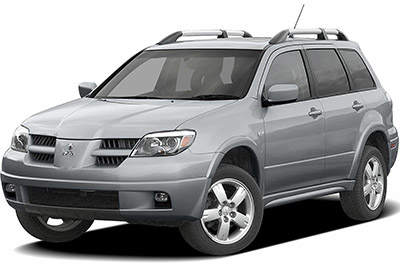

W tym artykule rozważamy pierwszą generację Mitsubishi Outlander (CU / ZE / ZF), produkowaną w latach 2003-2006. Tutaj znajdziesz schematy skrzynek bezpieczników Mitsubishi Outlander 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Rozmieszczenie bezpieczników Mitsubishi Outlander 2003-2006
Bezpieczniki zapalniczki (gniazdo zasilania) Mitsubishi Outlander to bezpiecznik nr 9 w skrzynce bezpieczników deski rozdzielczej i nr 25 w skrzynce bezpieczników w komorze silnika.
Przedział pasażerski
Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się za schowkiem w desce rozdzielczej. Otwórz schowek (A) i pociągnij go do siebie, podnosząc go, aby go wyjąć. Użyj ściągacza bezpieczników (B), aby wyjąć bezpieczniki.
Schemat skrzynki bezpieczników
ad vertisements
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nie. | Układ elektryczny | Pojemność |
|---|---|---|
| jeden | Cewka zapłonowa | 10 A |
| 2 | Miernik | 7,5A |
| 3 | Światła cofania | 7,5A |
| 4 | Regulator prędkości | 7,5A |
| pięć | Przekaźnik | 7,5A |
| 6 | Podgrzewane lusterko wsteczne | 7,5A |
| 7 | Wycieraczka | 20A |
| osiem | Kontrola silnika | 7,5A |
| dziewięć | Zapalniczka | 15A |
| dziesięć | Nieużywany | – |
| jedenaście | Lusterka zewnętrzne | 7,5A |
| 12 | Kontrola silnika | 15A |
| 13 | Radio | 10 A |
| czternaście | Wycieraczka tylnej szyby | 15A |
| piętnaście | Elektryczne blokowanie drzwi | 15A |
| szesnaście | Tylne światło przeciwmgielne | 10 A |
| 17 | Nieużywany | – |
| 18 | oświetlenie sufitowe | 10 A |
| dziewiętnaście | Podgrzewacz wody | 30A |
| dwadzieścia | Odmgławiacz tylnej szyby | 30A |
| 21 | Szyberdach | 20A |
| 22 | Podgrzewane siedzenie | 10 A |
| 23 | Strumień wody z intercoolera | 10 A |
| 24 | Nieużywany | – |
| 25 | Zapasowy bezpiecznik | 20A |
| 26 | Zapasowy bezpiecznik | 30A |
Komora silnika
Lokalizacja skrzynki bezpieczników
Aby uzyskać do niego dostęp, naciśnij dźwignię blokującą, a następnie zdejmij pokrywę bloku bezpieczników.
ad vertisements
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Układ elektryczny | Pojemność |
|---|---|---|
| jeden | Topliwy (+B) | 60A |
| 2 | Silnik wentylatora chłodnicy | 50A |
| 3 | Układ przeciwblokujący (ABS) | 60A |
| 4 | Stacyjka | 40A |
| pięć | Elektryczne sterowanie szyb | 30A |
| 6 | Przednie światła przeciwmgielne / Światła do jazdy dziennej (DLR) | 15A |
| 7 | Podgrzewane siedzenie | 20A |
| osiem | trąbić | 10 A |
| dziewięć | Kontrola silnika | 20A |
| dziesięć | Klimatyzator | 10 A |
| jedenaście | Światła stopu | 15A |
| 12 | Wzmacniacz dźwięku | 20A |
| 13 | Alternator | 7,5A |
| czternaście | Światła awaryjne | 10 A |
| piętnaście | Automatyczna skrzynia biegów | 20A |
| szesnaście | Światła drogowe (prawe) | 10 A |
| 17 | Światła drogowe (lewe) | 10 A |
| 18 | Światła mijania (prawe) | 10 A |
| dziewiętnaście | Światła mijania (lewe) | 10 A |
| dwadzieścia | Światło tylne (prawe) | 7,5A |
| 21 | Światło tylne (lewe) | 15A |
| 22 | oświetlenie sufitowe | 10 A |
| 23 | Radio | 10 A |
| 24 | Pompa paliwowa | 15A |
| 25 | Gniazdo akcesoriów | 15A |
